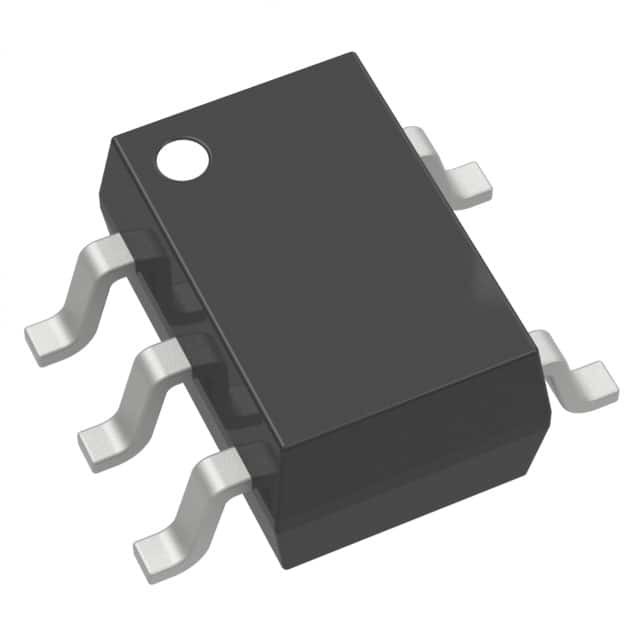

ADM823TYKSZ-R7 IC SUPERVISOR 1 CHANNEL SC70-5 Dispositivos analógicos Inc.

Descripción general

Los ADM823/ADM824/ADM825 son circuitos de supervisión que monitorean los niveles de voltaje de la fuente de alimentación y la integridad de la ejecución de código en sistemas basados en microprocesadores.Además de proporcionar señales de reinicio de encendido, un temporizador de guardia en el chip puede restablecer el microprocesador si no se estroboscopia dentro de un período de tiempo de espera preestablecido.a través de una entrada de reinicio manualLas tres partes cuentan con diferentes combinaciones de entrada de perro guardián, entrada de reinicio manual y configuración de etapa de salida, como se muestra en la Tabla 1.

Características

Monitor de alimentación de 2,5 V a 5 V de precisión
7 opciones de umbral de restablecimiento: 2,19 V a 4,63 V
tiempo de espera de reinicio de 140 ms (mínimo)
Tiempo de espera del perro de guardia con tiempo de espera de 1,6 segundos (ADM823, ADM824)
Entrada de reinicio manual (ADM823, ADM825)
Etapas de salida de empuje-tirón
Se reiniciará el proceso de reinicio (ADM823)
Se reinicia el sistema de control de velocidad.
Bajo consumo de energía: 5 μA
Se aplicará el método de ensayo de las emisiones de CO2 de los motores de combustión interna.
Inmunidad frente a fallas de alimentación
Especificado en el rango de temperatura del automóvil
Envases SC70 y SOT-23 de 5 plomo

Las aplicaciones

Sistemas de microprocesadores
Las computadoras
Controladores
Instrumentos inteligentes
Equipo portátil
