Gestión del poder de 2.3V-36V PMIC, microcontrolador de 48-HTSSOP O3853QDCARQ1

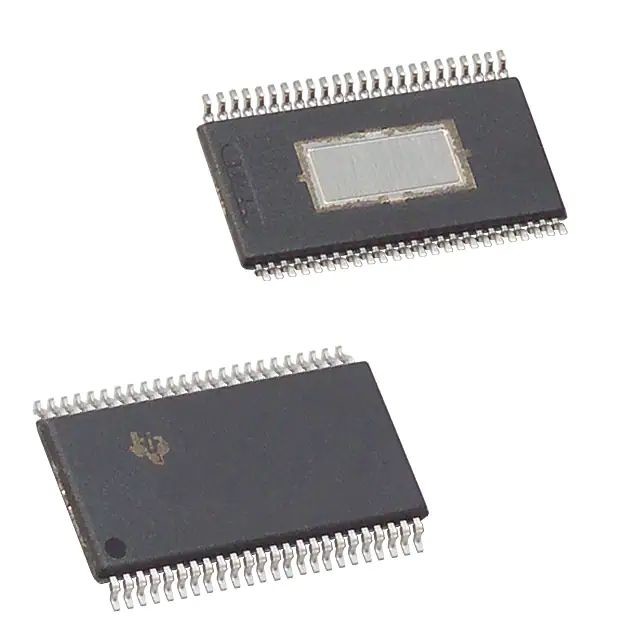

O3853QDCARQ1 48-HTSSOP

Descripción: Gestión del poder especializada - fuente de alimentación del Multi-carril de PMIC para los microcontroladores en los usos seguridad-relevantes 48-HTSSOP -40 a 125

Características

• Calificado para los usos automotrices
• AEC-Q100 calificó con los resultados siguientes:
  • Grado 1 de la temperatura del dispositivo: – 40°C a la temperatura de funcionamiento ambiente de +125°C
  • Nivel 2 de la clasificación de HBM ESD del dispositivo
  • Nivel C4B de la clasificación del dispositivo CDM ESD
• Seguridad-obediente funcional
  • Convertido para los usos funcionales de la seguridad
  • Documentación disponible ayudar a diseño de sistemas del ISO 26262 hasta ASIL D
  • Capacidad y integridad de hardware sistemáticas hasta ASIL D
• Gama de voltaje entrado
  • 7 a 36-V para el poder de batería inicial para arriba
  • 3,8 a la función completa 36-V después del poder de batería inicial para arriba
  • 2,3 V mínimos durante la operación después de para despertar
• La fuente cerca con barandilla (con los FETs internos)
  • 6-V Dólar-alza síncrona Preregulator
  • 5-V, 284-mA LDO (PUEDA)
  • 3.3-V o 5-V, 350-mA LDO (MCU)
  • 2 LDOs protegido para la fuente o los periférico del sensor
    • 120 mA para la fuente 1 (VSOUT1), 20 mA del sensor para la fuente 2 (VSOUT2) del sensor
    • Modo de seguimiento configurable (que sigue el Pin entrado), o 3.3-V o voltaje de salida fijado 5-V
    • Protección de la Cortocircuito-a-tierra y de la batería
  • Bomba de carga: 6-V mínimo, máximo 11-V sobre voltaje de la batería
• Supervisión y protección
  • Supervisión independiente del Undervoltage y de la sobretensión en todas las salidas del regulador, voltaje de la batería, y fuentes internas
  • El conjunto de circuitos de monitor de voltaje, incluyendo la referencia independiente de Bandgap, suministrada de voltaje de la batería separada entró el Pin
  • Auto-comprobación en todo el monitor de voltaje (durante ciclo inicial y después de ciclo inicial iniciada por MCU externo)
  • Todas las fuentes protegieron con límite actual y aviso y cierre de sobrecalentamiento
• Supervisión del Dirección-ángulo (SAM)
  • 2 comparadores de la señal para las señales del sensor de posición
  • Contador de la rotación
  • Modo de baja potencia con periódicamente el muestreo de las señales del sensor de posición
  • Interruptores para Pasar-por las señales del sensor a MCU
• Interfaz del microcontrolador
  • Ventana abierta y cercana o función de ruegos y preguntas del perro guardián
  • Monitor de la Error-señal del Cerradura-paso MCU
  • Estado DE DIAGNÓSTICO para realizar autoexámenes del dispositivo y diagnósticos del sistema
  • Estado SEGURO para la protección del dispositivo y de sistema sobre fallo del sistema detectado
  • Monitor del reloj para el oscilador interno
  • Autoexamen incorporado del análogo y de la lógica
  • CRC en los registros de la memoria permanente así como de la configuración del dispositivo y de sistema y las comunicaciones de SPI
  • Circuito del reset para MCU
  • Pin de diagnóstico de la salida
• SPI con el CRC en comando más datos
• Error que divulga a través de los registros de SPI para los errores en nivel a nivel sistema y del dispositivo
• Salida de la Permitir-impulsión para inhabilitar Poder-etapas externas en cualquier fallo del sistema detectado
• Pin directo para despertar de IGN (ignición) o Pin de CAN_WU (el transmisor-receptor o la otra función)
• paquete de 48-Pin HTSSOP PowerPAD™ IC
