Max6831TZUT IC SUPERVISOR 2 CANAL SOT23-6 Dispositivos analógicos Inc./Maxim Integrado

Descripción general

Los MAX6826 MAX6831 son circuitos de supervisión de microprocesadores (μP) de ultrabajo voltaje diseñados para monitorear dos fuentes de alimentación y tienen funciones de reinicio manual e entrada de vigilancia.Estos dispositivos afirman un restablecimiento del sistema si alguno de los suministros monitoreados cae por debajo de los umbrales preprogramados, y mantener el restablecimiento durante un período mínimo de tiempo de espera después de que los suministros superen el umbral.Los supervisores de microprocesadores mejoran significativamente la confiabilidad y precisión del sistema en comparación con los circuitos integrados separados o componentes discretosEstos dispositivos monitorean los voltajes primarios de +1.8V a +5.0V y los voltajes secundarios de +0.9V a +2.5V. Estos dispositivos están garantizados en el estado correcto para VCC hasta +1.0V.

Características

● Monitorear las fuentes de alimentación VCC primarias desde +1.8V
a +5,0V y a los suministros secundarios de VCC2
desde +0,9V hasta +2,5V
● Reinicio regulable por el usuario hasta +0,63V
(MAX6826/MAX6827/MAX6828) El número de unidad
● 140 ms (min) Retorno de tiempo de espera
● 1,6 segundos de tiempo de espera
● Reinicio manual de la entrada
● Tres opciones para restablecer la salida
Push-Pull RESET (Pulsa y tira para restablecer)
Push-Pull RESET (Pulsa y tira para restablecer)
Reinicio de descarga abierta
● Reinicio garantizado válido hasta VCC = +1.0V
● Inmune a los transitorios VCC negativos de corta duración
● No hay componentes externos

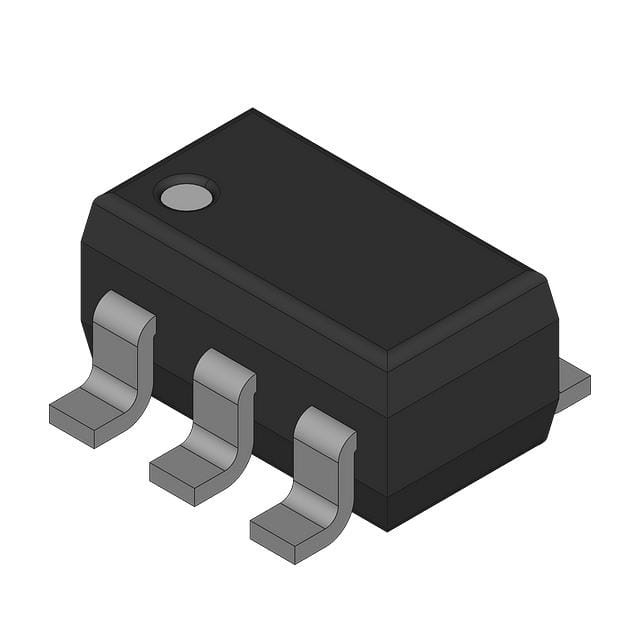

● Paquetes SOT23 pequeños de 6 pines

Aplicaciones

● Equipo portátil o con batería
● Controladores integrados
● Instrumentos inteligentes
● Monitoreo de las μP críticas
● Sistemas de alta tensión
