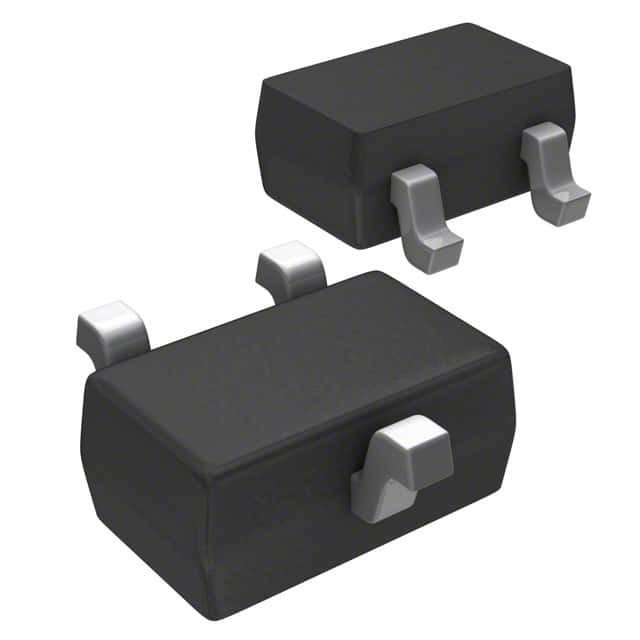

MIC803-26D3VC3-TR IC SUPERVISOR 1 CANAL Tecnología de microchip SC70-3

Descripción general

El MIC803 es un supervisor de un solo voltaje con salida de reinicio de drenaje abierto que proporciona un monitoreo preciso de la fuente de alimentación y generación de reinicio en sistemas basados en microprocesadores.La función del dispositivo es activar una señal de reinicio si la tensión de la fuente de alimentación cae por debajo de la tensión de umbral de reinicio, y mantener este restablecimiento durante el período de tiempo de espera de restablecimiento una vez que la fuente de alimentación supere el voltaje de umbral de restablecimiento.
El MIC803 consume sólo 4,5 μA de corriente de suministro y ofrece tres períodos de retraso de reinicio de 20 ms, 140 ms y 1120 ms (min).63V para acomodar 3Las fuentes de alimentación de.0V, 3.3V y 5.0V. Está disponible en los paquetes compactos de 3 pines SC-70 y SOT-23.

Características

• Corriente de suministro de 4,5 μA (típica) a 3,6 V
• Salida de drenaje abierto/RESET
• /RESET sigue siendo válido con VCC tan bajo como 1V
• Opciones de tiempo de espera de reinicio de 20 ms, 140 ms o 1120 ms (mínimo)
• Opciones de umbral de voltaje preestablecido de 2,63V a 4,63V
• 2,5% de precisión del umbral de tensión sobre la temperatura
• paquete de 3 pines SC70-3 (2.0 mm × 2.1 mm)
• paquete SOT-23 de 3 pines (2.3 mm × 2.9 mm)
• rango de temperaturas de unión de -40 ̊C a +125 ̊C

Aplicaciones

• Monitoreo crítico de la potencia de los microordenadores
• Equipo portátil
• Las unidades de estado sólido
• Impresoras y ordenadores
• Controladores integrados
