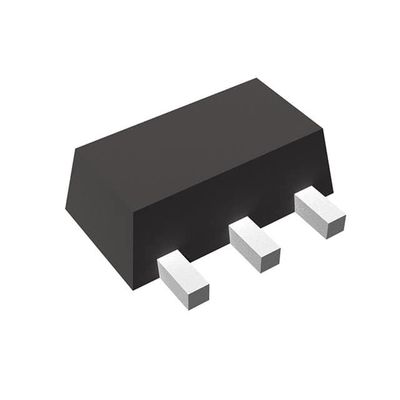

R3111H271A-T1-FE IC SUPERVISOR 1 CANAL SOT89-3 Nisshinbo Micro Devices Inc. Se ha desarrollado una serie de productos para la fabricación de circuitos integrados.

Las líneas exteriores

La serie R3111x son circuitos integrados de detección de voltaje basados en CMOS con una alta precisión del umbral del detector y una corriente de alimentación ultrabaja,que puede funcionar a un voltaje extremadamente bajo y se utiliza para el reinicio del sistema como ejemploCada uno de estos circuitos integrados consta de una unidad de referencia de voltaje, un comparador, resistencias para el ajuste del umbral del detector, un controlador de salida y un circuito de histeresis.El umbral del detector se fija internamente con una alta precisión y no requiere ningún ajuste..
Hay tres tipos de salida disponibles, Nch de drenaje abierto L tipo, Nch de drenaje abierto H tipo y CMOS tipo.y puede ser accionado por una sola batería.
Hay seis tipos de paquetes disponibles, TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB y SON1612-6.

Características

• Corriente de alimentación tipo 0,8 μA (VDD = 1,5 V)
• Rango de tensión de funcionamiento0.7V a 10.0V (Tópico = 25°C)
• Umbral del detector0.9V a 6.0V
• Umbral de detección de precisión ± 2,0%
• Coeficiente de desviación de temperatura del umbral del detector............ Tipo ± 100 ppm/°C
• Tipos de salida: Nch de drenaje abierto L Nch de drenaje abierto H y CMOS
• Los paquetes..................................................................................TO-92, SOT-89, SOT-23-3, SOT-23-5, SC-82AB, SON1612-6 se han incluido en la lista de los paquetes que se han incluido en el paquete.

Las aplicaciones

• Reinicio del circuito de CPU y lógica
• Verificador de la batería
• Comparador de ventanas
• Circuito de formación de ondas
• Circuito de reserva de la batería
• Detector de fallas de energía
