■ Descripción general

La serie XC6118 es un detector de voltaje de bajo consumo de energía con detección de alta precisión, fabricado utilizando el proceso CMOS y las tecnologías de recorte láser.Dado que el pin sensorial está separado del pin de alimentaciónEl XC6118 puede mantener el estado de detección incluso cuando el voltaje de la fuente de alimentación monitoreada cae a 0V. Además,un tiempo de retraso de liberación puede ser ajustado por el condensador externo conectado al pin CdEl pin VOUT está disponible tanto en CMOS como en configuraciones de salida de drenaje abierto de canal N.

■ Características

La precisión de detección es de: ± 2% (voltado de detección: 1,5 V)
:± 30mV(Voltagem de detección < 1,5V)
Consumo de energía bajo: 0,4 μ A (Detección, VIN=1,0 V) (TYP.)
: 0,8 μ A ((Liberación, VIN=1,0 V) ((TYP))
Detección del rango de tensión: 0,8V 5,0V (incrementos de 0,1V)
Rango de tensión de funcionamiento: 1,0 V 6,0 V
Características de temperatura: ± 100 ppm/°C (TYP.)
Configuración de salida: CMOS, desagüe abierto de N canales
Rango de temperatura de funcionamiento: -40°C +85°C
Pin de sentido separado: separación de la fuente de alimentación
Tiempo de retraso incorporado: tiempo de retraso de liberación ajustable

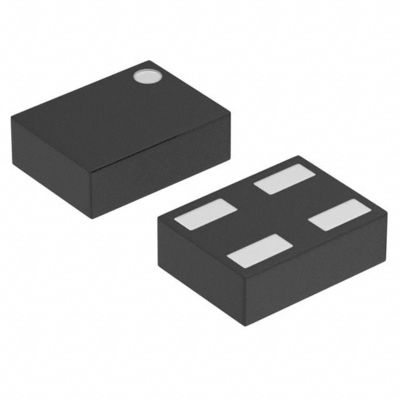

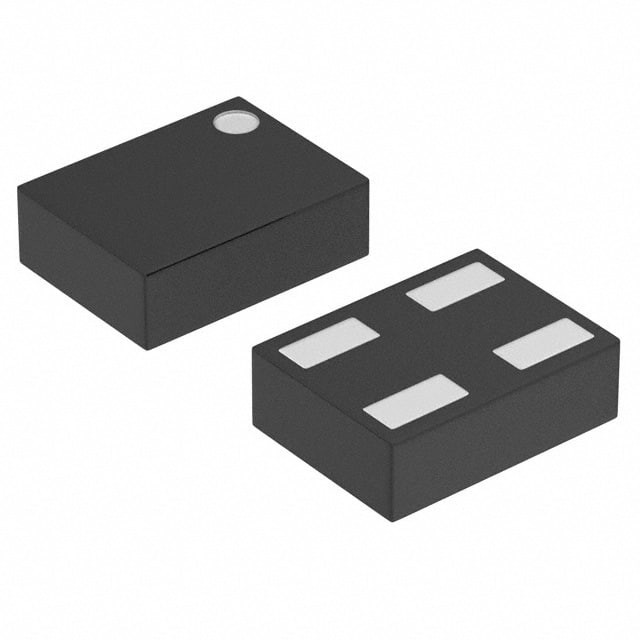

Envases: USP-4, SOT-25

■ Aplicaciones

Circuitos de reinicio del microprocesador
Los demás aparatos de control de tensión de carga
Circuitos de interruptores de reserva de la batería de memoria
Circuitos de detección de fallos de alimentación
