MIC2774N-31YM5-TR IC SUPERVISOR 2 CHANNEL SOT23-5 Tecnología de microchip

Descripción general

El MIC2774 es un supervisor de suministro de energía dual que proporciona monitoreo de bajo voltaje, capacidad de reinicio manual y generación de reinicio de encendido en un paquete SOT-23 compacto de 5 pines.Las características incluyen dos detectores de bajo voltaje, uno fijo y otro ajustable, y una selección de salidas de reinicio. Un detector de bajo voltaje compara VDD con un umbral fijo.se compara la entrada ajustable por el usuario con una referencia de 300 mVEsta baja tensión de referencia permite el control de tensiones inferiores a las soportadas por los circuitos integrados supervisores anteriores.

Características

• Monitoriza dos fuentes de alimentación independientes para condiciones de bajo voltaje
• Una entrada fija y otra ajustable por el usuario
• Elección de diez umbrales programados en fábrica
• La entrada ajustable puede controlar las fuentes de energía tan bajas como 0,3 V
• Genera un pulso de reinicio de encendido de 140 ms (min.)
• Entrada de reinicio manual
• Selección de salidas activas-bajas, activas-altas o activas-bajas de drenaje abierto
• Las entradas pueden ser tiradas por encima de VDD (7V abs. max.)
• /RST de salida válida hasta 1,2 V
• Corriente de alimentación ultrabaja, 3,5 μA típicamente
• Rechaza transientes de entrada breves

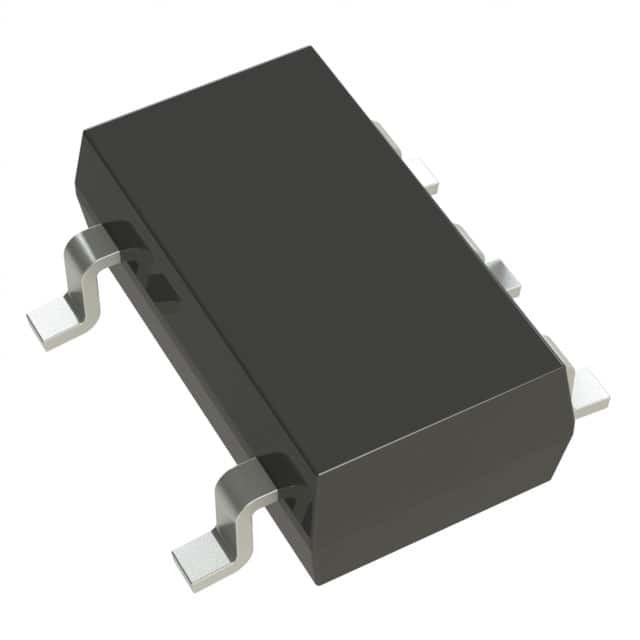

• Paquete de 5 pines SOT-23 de IttyBittyTM
• Actualización compatible con pines para MAX6306/09/12

Aplicaciones

• Procesador de monitoreo ASIC o núcleo FPGA y voltajes de E/S
• PDAs, ordenadores portátiles
• Controladores integrados
• Sistemas de telecomunicaciones
• Fuentes de alimentación
• Sistemas inalámbricos y celulares
• Hardware de las redes
