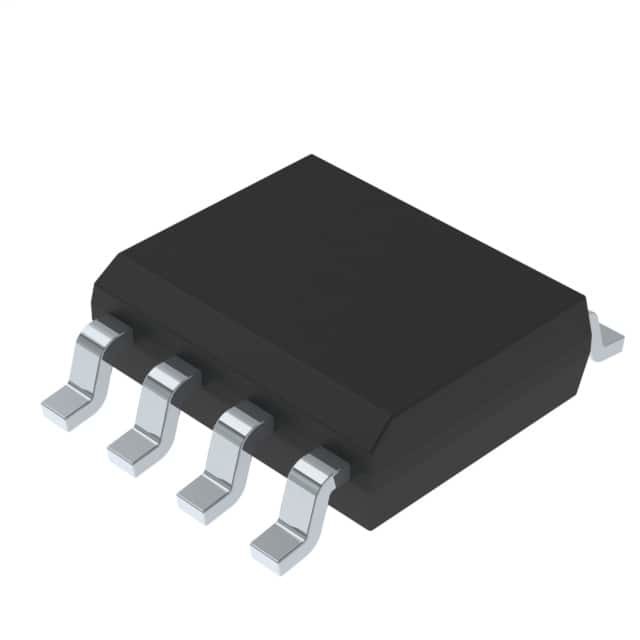

STM795SM6F IC SUPERVISOR 1 CANAL 8SO STMicroelectrónica

Resumen de las actividades

Los supervisores STM690/704/795/802/804/805/806 son dispositivos autónomos que proporcionan funciones de supervisión de microprocesadores con la capacidad de no volatilizar y proteger la LPSRAM externa de escritura.Una referencia de tensión de precisión y un comparador controlan la entrada de VCC para una condición fuera de toleranciaCuando se produce una condición de VCC no válida, la salida de reinicio (RST) se reduce forzosamente (o aumenta en el caso de RST).Estos dispositivos también ofrecen un temporizador de vigilancia (excepto para STM704/795/806) así como un comparador de fallas de alimentación (excepto para STM795) para proporcionar al sistema una alerta temprana de fallas de alimentación inminentes.
Estos dispositivos están disponibles en un paquete SOIC estándar de 8 pines o en un paquete TSSOP de 8 pines que ahorra espacio.

Resumen de las características

■ RST o salidas de RST
■ Supervisor de NVRAM para LPSRAM externo
■ Puerta de entrada con chip (sólo STM795) para LPSRAM externo (7ns max PROP DELAY)
■ INPUT de reinicio manual (pulsador)
■ 200 ms (TYP) de trayectoria
■ Tiempo de tiempo del perro guardián - 1,6 segundos (TYP)
■ ACTUALIZADOR de batería automático
■ Baja corriente de alimentación de la batería - 0,4 μA (TYP)
■ COMPARADOR de energía y de fallos (PFI/PFO)
■ Corriente de suministro baja - 40 μA (TYP)
■ RST garantizado (RST) Aserción hacia abajo a VCC = 1,0V
■ TEMPERATURA DE OPERACIÓN: de 40°C a 85°C (grado industrial)
