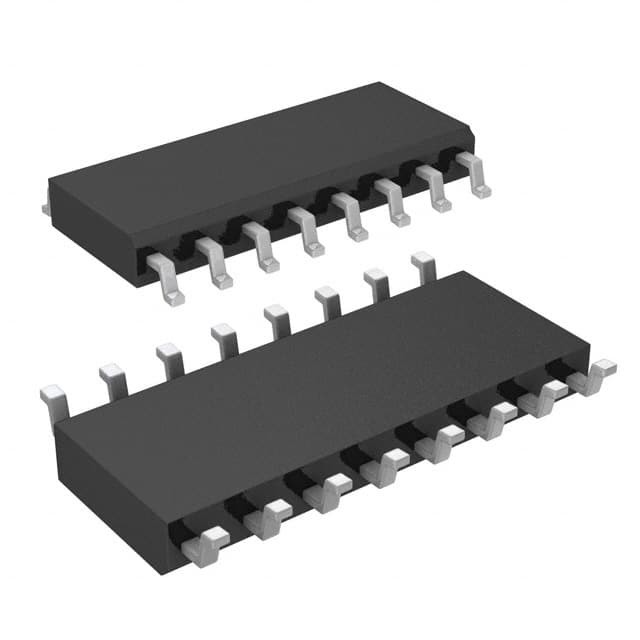

MAX793SCSE+ IC SUPERVISOR 1 CHANNEL 16SOIC Analog Devices Inc./Maxim Integrado

Descripción general

Los circuitos de supervisión del microprocesador MAX793/MAX794/MAX795 (μP) supervisan y controlan las actividades de +3,0V/+3,3V μP mediante el cambio de batería de respaldo,entre otras características como la indicación de la línea bajaEl voltaje de la batería de respaldo puede exceder el VCC, lo que permite el uso de baterías de litio de 3,6 V en sistemas que utilizan 3.0V a 3.3V para el VCC.
El MAX793/MAX795 ofrece una variedad de voltajes de umbral de reinicio (denotados por una letra sufijo): 3,00V a 3,15V (T), 2,85V a 3,00V (S) y 2,55V a 2,70V (R).El umbral de reinicio del MAX794 ′ se establece externamente con un divisor de resistenciaEl MAX793/MAX794 está disponible en paquetes DIP de 16 pines y paquetes SO estrechos, y el MAX795 viene en paquetes DIP y SO de 8 pines.Véase el cuadro de circuitos de supervisión μP en la parte posterior de esta ficha de datos..

Características

Se trata de un sistema de control de velocidad.
* Monitor de tensión de alimentación de precisión:
Voltado de arranque de reinicio fijo (MAX793/MAX795)
Voltado de salida de reinicio ajustable (MAX794)
* Aserción de reinicio garantizada a VCC = 1V
* Batería de respaldo
El voltaje puede exceder el VCC
* Puerta a bordo de señales activadas por chip7ns
Retraso máximo de propagación
Solo para el tipo MAX793/MAX794
* Sello de frescura de la batería
* Batería OK Salida (MAX793)
* Monitoreo de tensión sin conexión para fallas de alimentación o
Advertencia de baja batería
* Tiempo de control independiente (1.6 segundos de tiempo de espera)
* Entrada de reinicio manual

Aplicaciones

Computadoras y controladores con batería
Controladores integrados
Controladores inteligentes
Monitoreo de la potencia crítica μP
Equipo portátil
