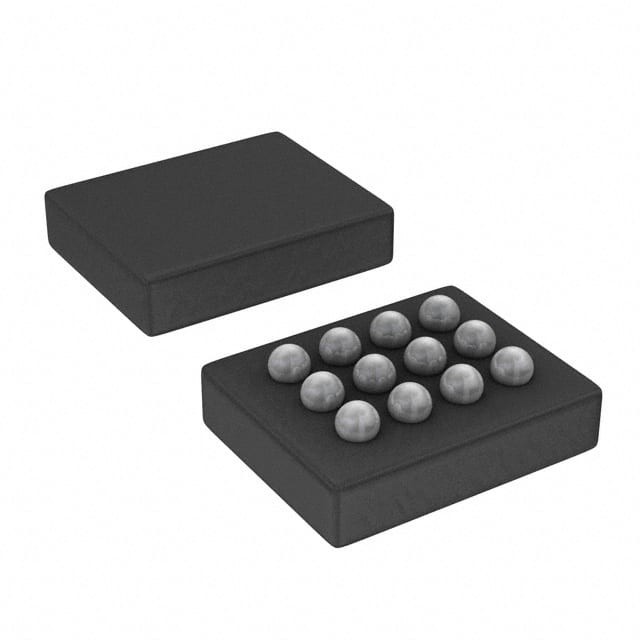

TPS63050YFFR IC REG BCK BST ADJ 500MA 12DSBGA Texas Instruments Las acciones de las empresas de telecomunicaciones y de telecomunicaciones de los Estados Unidos incluyen:

Descripción

La familia de dispositivos TPS6305x es un convertidor buck-boost de corriente quiescente de baja eficiencia, adecuado para aplicaciones donde el voltaje de entrada es mayor o menor que el de salida.

La corriente de salida continua puede llegar a 500 mA en el modo de impulso y hasta 1 A en el modo buck.La familia de dispositivos TPS6305x regula el voltaje de salida en todo el rango de voltaje de entrada cambiando automáticamente entre el modo buck o boost según el voltaje de entrada, garantizando una transición sin problemas entre los modos.

El convertidor buck-boost se basa en un controlador de frecuencia fija y modulación de ancho de pulso (PWM) que utiliza rectificación síncrona para obtener la mayor eficiencia.el convertidor entra en el modo de ahorro de energía para mantener una alta eficiencia en todo el rango de corriente de carga.

El pin PFM/PWM permite al usuario seleccionar entre el funcionamiento automático en modo PFM/PWM y el funcionamiento forzado en modo PWM. Durante el modo PWM se utiliza una frecuencia fija de típicamente 2,5 MHz.El voltaje de salida es programable mediante un divisor de resistencia externaEl convertidor se puede desactivar para minimizar el consumo de batería.El dispositivo está empaquetado en un DSBGA de 12 pines y en un paquete HotRod de 12 pines.

Características

• Real buck o boost con transición sin problemas entre el modo buck y el de boost
• Rango de voltaje de entrada de 2,5 V a 5,5 V
• 0,5-A Corriente de salida continua: VIN ≥ 2,5 V, VOUT = 3,3 V
• Versión de tensión de salida ajustable y fija
• Eficiencia > 90% en el modo de refuerzo y > 95% en el modo buck
• 2,5-MHz Frecuencia de conmutación típica
• Límites de corriente de entrada media ajustables
• Tiempo de arranque suave ajustable
• Corriente de quiescencia del dispositivo < 60 μA
• Modo automático de ahorro de energía o modo PWM forzado
• Desconexión de carga durante el apagado
• Protección contra el exceso de temperatura
• Pequeño paquete WCSP de 1,6 mm x 1,2 mm, de 12 pines y HotRodTM QFN de 2,5 mm x 2,5 mm, de 12 pines
• Crear un diseño personalizado utilizando:
TPS63050 Con el diseñador de energía WEBENCH®
TPS63051 Con el diseñador de energía WEBENCH®

Aplicaciones

• Los teléfonos celulares y los teléfonos inteligentes
• Tabletas PC
• Accesorios para PC y teléfonos inteligentes
• Aplicaciones con batería
• Red inteligente/medidor inteligente
