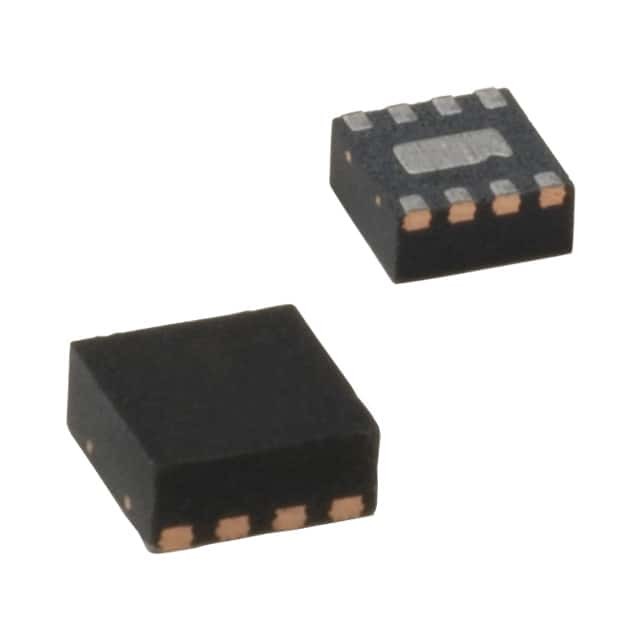

MIC2288YML-TR IC REG BOOST ADJ 1.2A 8MLF Tecnología de microchip

Descripción general

El MIC2288 es un regulador de conmutación de impulso de 1,2 MHz PWM, DC/DC disponible en opciones de paquetes Thin SOT-23 y MLFTM de 2 mm × 2 mm de bajo perfil.La alta densidad de potencia se logra con el interruptor interno 34V/1A del MIC2288, lo que le permite transportar grandes cargas en una pequeña huella.
El MIC2288 implementa un esquema de control de modo de corriente de frecuencia constante, 1.2MHz PWM, con compensación interna que ofrece un excelente rendimiento de respuesta transitoria y regulación de salida.La operación de alta frecuencia ahorra espacio en la tabla al permitir que pequeñasLa topología PWM de frecuencia fija también reduce el ruido de conmutación espurio y la ondulación a la fuente de alimentación de entrada.
El MIC2288 está disponible en un paquete Thin SOT-23-5 de perfil bajo y un paquete sin plomo MLFTM-8 de 2 mm × 2 mm. La opción del paquete MLFTM-8 de 2 mm × 2 mm tiene una función de protección contra la tensión de salida.

Características

• rango de voltaje de entrada de 2,5 V a 10 V
• Voltagem de salida ajustable a 34 V
• Más de 1A de corriente de interruptor
• Operación PWM de 1,2 MHz
• Estable con condensadores de cerámica
• Alta eficiencia
• regulación de la línea y de la carga < 1%
• Baja interrelación entre entradas y salidas
• Corriente de apagado < 1 μA
• UVLO
• Protección contra la sobre tensión de salida (MIC2288BML)
• Apagado por encima de la temperatura
• Opción de paquete delgado SOT-23-5
• Opción de paquete MLFTM-8 sin plomo de 2 mm × 2 mm
• rango de temperaturas de unión de 40°C a +125°C

Aplicaciones

• Fuente de alimentación orgánica de EL
• El suministro de TFT-LCD con sesgo
• Fuente de alimentación de 12 V para aplicaciones DSL
• Conversores de corriente continua y continua de salida múltiple
• Reguladores de salida positivos y negativos
• Los convertidores SEPIC
