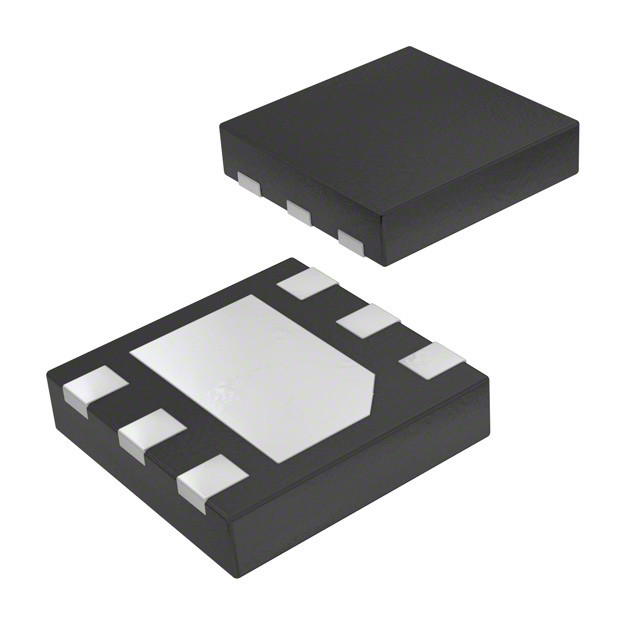

RT8010GQW IC REG BUCK ADJUSTABLE 1A 6WDFN Dirección EE.UU. Inc.

Descripción general

El RT8010/A es un convertidor DC-DC de baja velocidad de alta eficiencia modulado por ancho de pulso (PWM) capaz de suministrar una corriente de salida de 1 A en un amplio rango de voltaje de entrada de 2,5 V a 5,5 V,el RT8010/A es ideal para dispositivos electrónicos portátiles que funcionan con una batería de iones de litio de una célula o con otras fuentes de energía como teléfonos celulares, PDA y dispositivos portátiles.
El rectificador síncrono interno con baja RDS ((ON) reduce drásticamente la pérdida de conducción en el modo PWM.No se requiere ningún diodo Schottky externo en la aplicación práctica.
El RT8010/A entra en el modo de baja descarga cuando el PWM normal no puede proporcionar un voltaje de salida regulado al encender continuamente el PMOS superior. RT8010/A entra en modo de apagado y consume menos de 0.1μA cuando el pin EN se tira hacia abajo.
La ondulación de conmutación se suaviza fácilmente mediante pequeños elementos de filtración de paquetes debido a una frecuencia de funcionamiento fija de 1,5 MHz.Esto junto con el pequeño paquete WDFN-6L 2x2 y WQFN-16L 3x3 proporciona una pequeña aplicación de área de PCBOtras características incluyen arranque suave, voltaje de referencia interno más bajo con una precisión del 2%, protección sobre temperatura y protección sobre corriente.

Características

● Rango de entrada de +2,5 V a +5,5 V
● Tensión de salida (salida ajustable de 0,6 V a VIN)
RT8010: 1,0 V, 1,2 V, 1,5 V, 1,6 V, 1,8 V, 2,5 V y 3,3 V
Válvula de salida fija/ajustable
RT8010A Solo tensión de salida ajustable
● 1A Corriente de salida
● Eficiencia del 95%
● No se requiere diodo Schottky
● Operación PWM de frecuencia fija de 1,5 MHz
● Paquete pequeño de WDFN de 6 y WQFN de 16 conductores
● Compatible con la norma RoHS y 100% libre de plomo (Pb)

Aplicaciones

● Los teléfonos móviles
● Dispositivos de información personal
● Modems inalámbricos y DSL
● Reproductores de MP3
● Instrumentos portátiles
