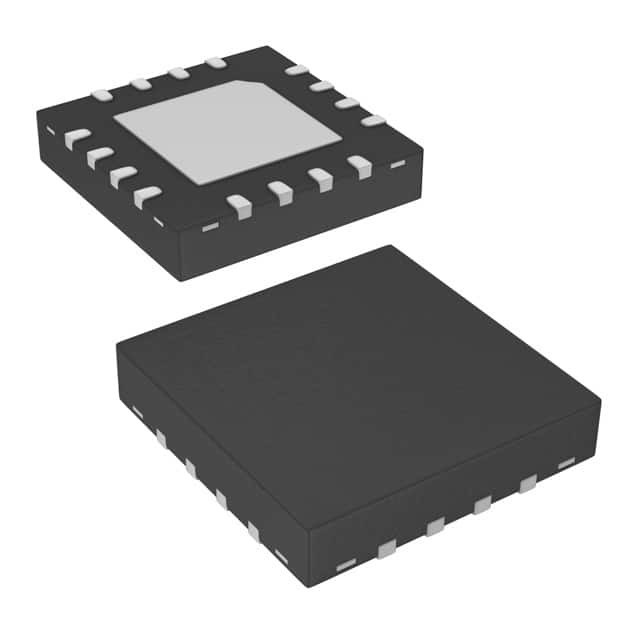

ISL8014AIRZ-T IC REG BUCK ACTUALIZADOR 4A 16QFN Renesas Electronics America Inc. (en inglés) Las empresas de la industria electrónica de los Estados Unidos (incluidas las empresas de la industria electrónica de los Estados Unidos) han sido objeto de una serie de consultas en los últimos años.
| Nombre de la marca | Renesas Electronics America Inc |
|---|---|
| Número de modelo | ISL8014AIRZ-T |
| Cantidad de orden mínima | 1 |
| Precio | Based on current price |
| Detalles de empaquetado | Bolsa antistática y caja de cartón |
| Tiempo de entrega | 3 a 5 días hábiles |
| Condiciones de pago | T/T |
| Capacidad de la fuente | En stock |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Función | Reducción | Configuración de salida | Es positivo. |
|---|---|---|---|
| Topología | Dólar | Tipo de salida | Adjustable |
| Número de salidas | 1 | Voltaje - entrado (minuto) | 2.8V |
| Voltagem - Entrada (máximo) | 5.5V | Válvulas de tensión y de salida (min/fija) | 0.8V |
| Voltagem - salida (máximo) | 5.5V | Corriente - Producción | 4A |
| Frecuencia - transferencia | 1MHz | Rectificador síncrono | - ¿ Qué? |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) | Tipo de montaje | Montura de la superficie |
| Envase / estuche | 16-VQFN expuso el cojín | Paquete de dispositivos del proveedor | 16-QFN (4x4) |
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
| Part Number | Description | |
|---|---|---|
| ISL8014AIRZ-T | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8013AIRZ-T7A | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8014AIRZ-T7A | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8013AIRZ-T | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8013IRZ-T | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL78214ARZ | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8013AIRZ | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8014AIRZ | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL78235AARZ | IC REG BUCK ADJ 5A 16WFQFN | |
| ISL78235AARZ-T | IC REG BUCK ADJ 5A 16WFQFN | |
| ISL78213ARZ-T | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL78213ARZ | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8013IRZ | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL78214ARZ-T | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL6410IR | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIR | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410IRZ-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIRZ-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIR-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410AIRZ | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410IR-TK | IC REG BUCK PROG 600MA 16QFN | |
| ISL6410IRZ | IC REG BUCK PROG 600MA 16QFN | |
| ISL8014IRZ-T | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL8014IRZ | IC REG BUCK ADJUSTABLE 4A 16QFN | |
| ISL78213ARZ-TS2568 | IC REG BUCK ADJUSTABLE 3A 16QFN | |
| ISL8013AIRZ-TS2568 | IC REG BUCK ADJ 3A SYNC | |
| ISL8013IRZ-TS2568 | IC REG BUCK ADJ 3A SYNC |
Descripción de producto
Detalles del producto
El ISL8014A es un convertidor DC/DC sincrónico de alta eficiencia, monolítico y escalonado que puede entregar hasta 4A de corriente de salida continua desde una fuente de entrada de 2,8V a 5,5V.Utiliza una arquitectura de control de corriente para ofrecer un funcionamiento de ciclo de trabajo muy bajo a alta frecuencia con una respuesta transitoria rápida y una excelente estabilidad del bucle.
Características
• Regulador sincrónico de alta eficiencia con hasta un 97% de eficiencia• Salida de potencia (PG) con un retraso de 1 ms
• de 2,8 V a 5,5 V de tensión de alimentación
• Precisión de salida del 3% sobre temperatura/carga/línea
• Corriente de salida 4A
• Pin compatible con la norma ISL8013A
• Comienzo con la salida pre-biased
• Inicio suave interno - 1 ms
• Descarga de salida de parada suave durante la invalidez
• Corriente de suministro quiescente de 35μA en modo PFM
• Modo PWM forzado y Modo PFM seleccionables
• Sincronización externa de hasta 4 MHz
• Corriente de apagado controlada por lógica inferior a 1 μA
• 100% del ciclo máximo de trabajo
• Compensar el modo de corriente interna
• Limitación de la corriente de pico y protección de cortocircuito en modo de hipo
• Protección contra el exceso de temperatura
• Pequeño 16 Ld 4mmx4mm QFN
• Libre de Pb (conforme a las normas RoHS)
Las solicitudes* (véase la página 14)
• Módulos POL de corriente continua• C/μP, FPGA y DSP Potencia
• Módulos DC/DC enchufables para routers y conmutadores
• Instrumentos portátiles
• Sistemas de ensayo y medición
• Dispositivos con batería de iones de litio
• Módulos con factor de forma pequeño (SFP)
• Lectores de códigos de barras
Especificaciones
| Atributo | Valor del atributo |
|---|---|
| Fabricante | Las Renesas |
| Categoría de productos | Reguladores de conmutación en CC |
| Serie | Las condiciones de los requisitos de seguridad de los vehículos |
| El tipo | Baje el paso. |
| Embalaje | Embalaje alternativo de cinta y bobina (TR) |
| Estilo de montaje | DSM/SMT |
| Cuadro de paquete | Pad expuesto 16-VQFN |
| Temperatura de funcionamiento | -40 °C ~ 85 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Tipo de salida | Adjustable |
| Función | Descenso |
| Envase del producto del proveedor | El número de unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga de las unidades de carga. |
| Número de resultados | 1 Producción |
| Topología | - ¿ Por qué? |
| Cambio de frecuencia | 1MHz |
| Corriente de salida | 4A |
| Configuración de salida | Es positivo. |
| Voltado de salida | 0.8V |
| Válvula de salida máxima | 5.5V |
| Rectificador sincrónico | - ¿ Qué? |
| Válvula de entrada de tensión | 2.8V |
| Válvula de entrada-máximo | 5.5V |
| Temperatura máxima de funcionamiento | + 85 C |
| Rango de temperatura de funcionamiento | - 40 ° C. |
| Válvula de salida | 0.8 V |
| El valor de la tensión de entrada será el valor de la tensión de entrada. | 5.5 V |
| Corriente de salida | Adjustable |
| Frecuencia de conmutación | 1000 kHz |
| Válvula de entrada de tensión | 2.8 V |
| Cuadro de paquete | Las condiciones de los certificados y certificados deberán ser las siguientes: |
Descripciones
Conv DC-DC de 2,8 V a 5,5 V Descenso de paso a descenso de 0,8 V 4A de 16 pines QFN EP T/R
Reguladores de tensión - Reguladores de conmutación 4A LW QUIESCENT CUR 1 6MHZ 4X4 16LD
