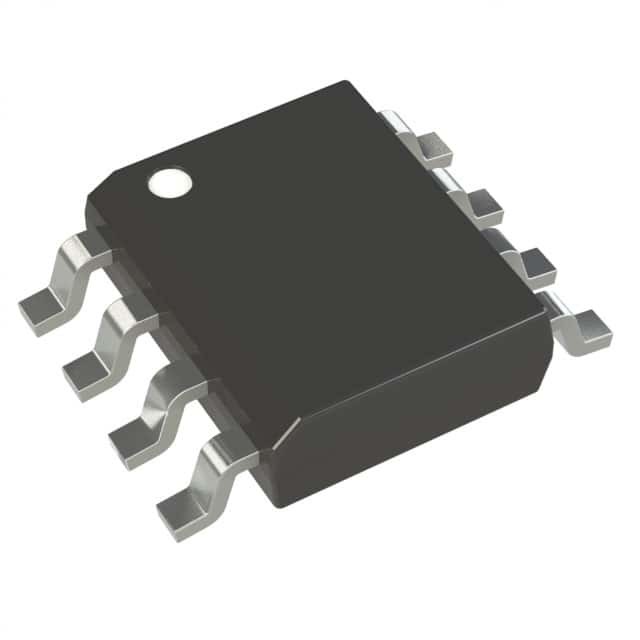

TC7662BCOA713 IC REG CHARG PUMP INV 20MA 8SOIC Tecnología de microchip

Descripción general

El TC7662B es una actualización compatible con pines del convertidor de voltaje de la bomba de carga estándar TC7660 de la industria. Convierte una entrada de +1.5V a +15V a una 1 correspondiente.5 a 15 V de salida utilizando sólo dos condensadores de bajo costo, eliminando los inductores y su coste, tamaño y EMI asociados.
El oscilador de a bordo funciona a una frecuencia nominal de 10 kHz. La frecuencia se aumenta a 35 kHz cuando el pin 1 está conectado a V +, lo que permite el uso de condensadores externos más pequeños.El funcionamiento por debajo de 10 kHz (para aplicaciones de corriente de alimentación más baja) también es posible mediante la conexión de un condensador externo desde OSC a tierra (con el pin 1 abierto).
El TC7662B está disponible tanto en paquetes DIP de 8 pines como en paquetes de contorno pequeño (SO) de 8 pines en rangos de temperatura comerciales y extendidos.

Características

■ Amplio rango de tensión de funcionamiento: 1,5 V a 15 V
■ Pin de refuerzo (Pin 1) para una frecuencia de conmutación más alta
■ Alta eficiencia energética del 96%
■ Fácil de usar Requiere sólo 2 componentes pasivos externos no críticos
■ Mejora del reemplazo directo de la norma industrial ICL7660 y otros dispositivos de segunda fuente

Las aplicaciones

■ Conversión sencilla de las fuentes de +5V a ±5V
■ Multiplicación de voltaje VOUT = ±nVIN
■ Suministros negativos para sistemas e instrumentos de adquisición de datos
■ Fuentes de alimentación RS232
■ Distribuidor de suministro, VOUT = ±VS/2
