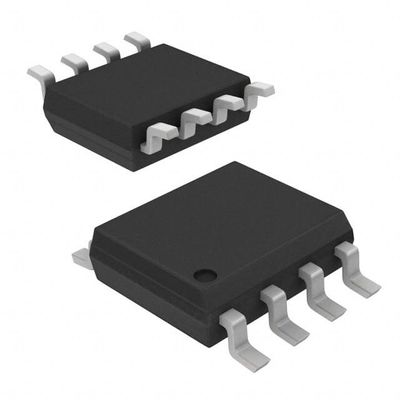

AP1509-50SG-13 IC REG BUCK 5V 2A 8SOP Diodos incorporados

Descripción

Las series AP1509 son ICs monolíticas diseñadas para un convertidor de CC/CC de paso a paso, y poseen la capacidad de conducir una carga de 2A sin transistor adicional.La función de apagado externo se puede controlar por el nivel lógico y luego entrar en modo de esperaLa compensación interna hace que el control de retroalimentación tenga una buena regulación de la línea y la carga sin diseño externo.el cierre térmico es para evitar que el funcionamiento a una temperatura superior se dañeSi se produce la función de límite de corriente y VFB está por debajo de 0,5 V, la frecuencia de conmutación se reducirá.La serie AP1509 opera a una frecuencia de conmutación de 150KHz, lo que permite componentes de filtro de tamaño más pequeño de lo que se necesitaría con reguladores de conmutación de frecuencia más bajaOtras características incluyen una tolerancia garantizada del +4% en la tensión de salida en condiciones de tensión de entrada y carga de salida especificadas y del +15% en la frecuencia del oscilador.La versión de salida incluyó 3 fijosLos chips están disponibles en un paquete estándar de 8 conductores SOP-8.

Características

• Tensión de salida: 3.3V, 5V, 12V y versión de salida ajustable
• Variedad de voltaje de salida de versión ajustable, 1,23V a 18V + 4%
• 150KHz + 15% de frecuencia de conmutación fija
• Modo de tensión Control PWM no síncrono
• Protección contra apagones térmicos y límites de corriente
• Entrada de control de apagado ON/OFF
• La tensión de funcionamiento puede ser de hasta 22 V
• Corriente de carga de salida: 2A
• Paquetes SOP-8L
• Modo de espera de bajo consumo
• Transistor de conmutación incorporado en el chip
• SOP-8L: Disponible en compuesto de moldeado verde (no Br, Sb)
• Finalización libre de plomo/conforme a la Directiva RoHS (Nota 1)

Aplicaciones

• Regulador de baja velocidad de alta eficiencia
• Reguladores de conmutación de tarjetas
• Conversor positivo a negativo
