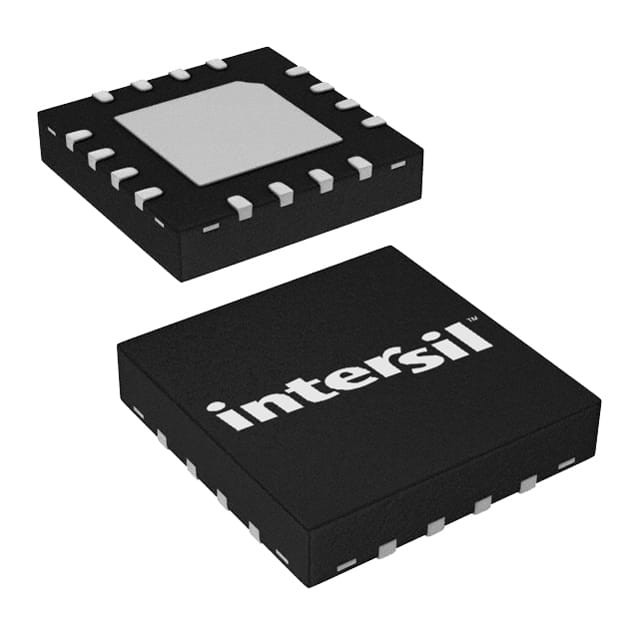

ISL8024IRTAJZ IC REG BUCK ADJUSTABLE 4A 16TQFN Renesas Electronics America Inc. y sus subsidiarios, incluidas las compañías de telecomunicaciones de Estados Unidos.

  • ISL8024IRTAJZ IC REG BUCK ADJUSTABLE 4A 16TQFN Renesas Electronics America Inc
Nombre de la marca Renesas Electronics America Inc
Número de modelo - ¿Qué es eso?
Cantidad de orden mínima 1
Precio Based on current price
Detalles de empaquetado Bolsa antistática y caja de cartón
Tiempo de entrega 3 a 5 días hábiles
Condiciones de pago T/T
Capacidad de la fuente En stock

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Función Reducción Configuración de salida Es positivo.
Topología Dólar Tipo de salida Adjustable
Número de salidas 1 Voltaje - entrado (minuto) 2.7V
Voltagem - Entrada (máximo) 5.5V Válvulas de tensión y de salida (min/fija) 0.6V
Voltagem - salida (máximo) 5.5V Corriente - Producción 4A
Frecuencia - transferencia 490 kHz ~ 4,2 MHz Rectificador síncrono - ¿ Qué?
Temperatura de funcionamiento -40 °C ~ 85 °C (TA) Tipo de montaje Montura de la superficie
Envase / estuche 16-WFQFN expuso el cojín Paquete de dispositivos del proveedor 16-TQFN (3x3)
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
Part Number Description
ISL8024IRTAJZ IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL78234ARZ-T7A IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL78233AARZ-T7A IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8024AIRTAJZ IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8024IRTAJZ-T7A IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8023AIRTAJZ IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8023IRTAJZ-T7A IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8024AIRTAJZ-T7A IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8025AIRTAJZ-T7A IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8025IRTAJZ IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8026IRTAJZ-T7A IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8025AIRTAJZ IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL78235ARZ-T7A IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8023AIRTAJZ-T IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8023IRTAJZ IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8023IRTAJZ-T IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8023IRTAJZ-T7 IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8024AIRTAJZ-T IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8024IRTAJZ-T IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8024IRTAJZ-T7 IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL8026FRTAJZ IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8025AIRTAJZ-T IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8025IRTAJZ-T IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8026IRTAJZ IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8026IRTAJZ-T IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8026AIRTAJZ IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8026AIRTAJZ-T IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL8026FRTAJZ-T IC REG BUCK ADJUSTABLE 6A 16TQFN
ISL78233ARZ IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL78233ARZ-T IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL78234ARZ IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL78234ARZ-T IC REG BUCK ADJUSTABLE 4A 16TQFN
ISL78233ARZ-T7A IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL78235ARZ IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL78235ARZ-T IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL78235AARZ-T7A IC REG BUCK ADJ 5A 16WFQFN
ISL8023AIRTAJZ-T7A IC REG BUCK ADJUSTABLE 3A 16TQFN
ISL8025IRTAJZ-T7A IC REG BUCK ADJUSTABLE 5A 16TQFN
ISL8026FRTAJZ-T7A IC REG BUCK ADJUSTABLE 6A 16TQFN
Deja un mensaje
Part Number Description
Descripción de producto

Detalles del producto

El ISL8023, ISL8024 son convertidores de CC/CC sincronizados monolíticos y de alta eficiencia que pueden entregar 3A (ISL8023) o 4A (ISL8024) de corriente de salida continua de 2,7V a 5.Fuente de alimentación de entrada de 5 VLos dispositivos utilizan una arquitectura de control de modo actual para ofrecer un funcionamiento de ciclo de trabajo muy bajo a alta frecuencia con una respuesta transitoria rápida y una excelente estabilidad del bucle.

Características

• Rango de tensión de entrada de 2,7 V a 5,5 V
• FETs con muy baja resistencia - Valores típicos del canal P 45mΩ y del canal N 19mΩ
• Regulador sincrónico de alta eficiencia con hasta un 95% de eficiencia
• Precisión de referencia del 0,8% sobre temperatura/carga/línea
• BOM completo con sólo 3 partes externas
• Comienzo con la salida pre-biased
• Inicio suave interno - 1 ms o ajustable
• Descarga de salida de parada suave durante la invalidez
• Frecuencia ajustable de 500kHz a 4MHz - por defecto en 1MHz (8023/24), 2MHz (8023A/24A)
• Sincronización externa de hasta 4 MHz
• Protección contra la sobre-temperatura, la sobre-corriente, la sobre-tensión y la sobre-corriente negativa
• Pequeño paquete de 3x3 QFN

Aplicaciones

• Módulos POL de corriente continua
• C/μP, FPGA y DSP Potencia
• Módulos DC/DC enchufables para routers y conmutadores
• Instrumentos portátiles
• Sistemas de ensayo y medición
• Dispositivos con batería de iones de litio

Especificaciones

Atributo Valor del atributo
Fabricante Las Renesas
Categoría de productos Reguladores de conmutación en CC
Serie Las condiciones de los requisitos de seguridad
El tipo Baje el paso.
Embalaje Embalaje alternativo de los tubos
Estilo de montaje DSM/SMT
Cuadro de paquete El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto
Temperatura de funcionamiento -40 °C ~ 85 °C (TA)
Tipo de montaje Montura de la superficie
Tipo de salida Adjustable
Función Descenso
Envase del producto del proveedor Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2.
Número de resultados 1 Producción
Topología - ¿ Por qué?
Cambio de frecuencia 490 kHz ~ 4,2 MHz
Corriente de salida 4A
Configuración de salida Es positivo.
Voltado de salida 0.6V
Válvula de salida máxima 5.5V
Rectificador sincrónico - ¿ Qué?
Válvula de entrada de tensión 2.7V
Válvula de entrada-máximo 5.5V
Temperatura máxima de funcionamiento + 85 C
Rango de temperatura de funcionamiento - 40 ° C.
Válvula de salida 0.6 V a 5,5 V
El valor de la tensión de entrada será el valor de la tensión de entrada. 5.5 V
Corriente de salida Adjustable
Frecuencia de conmutación de 500 kHz a 4000 kHz
Válvula de entrada de tensión 2.7 V
Cuadro de paquete Las condiciones de los certificados y certificados deberán ser las siguientes:

Descripciones

El regulador de conmutación de buck IC positivo ajustable 0.6V 1 salida 4A 16-WFQFN Pad expuesto
Conv CC-DC 2.7V a 5.5V Descenso de un solo paso de 0.6V a 5.5V 4A Tubo EP QFN de 16 pines
Reguladores de tensión - Reguladores de conmutación 4A
