Descripción

El LTC®3413 es un convertidor DC/DC sincrónico monolítico de alta eficiencia que utiliza una arquitectura de modo de corriente de frecuencia constante.5V y proporciona una tensión de salida regulada igual a (0.5) VREF al suministrar o hundir hasta 3 A de corriente de salida.Un divisor de voltaje interno reduce el número de componentes y elimina la necesidad de resistencias externas al dividir el voltaje de referencia a la mitadEl interruptor interno de alimentación síncrona con 85 mΩ de resistencia de encendido aumenta la eficiencia y elimina la necesidad de un diodo Schottky externo.Las frecuencias de conmutación hasta 2MHz son establecidas por una resistencia externa.

Características

■ Alta eficiencia: hasta el 90%
■ Corriente de salida ±3A
■ Límites de corriente de salida de fuente y sumidero simétricos
■ Disminución de la velocidad de encendido (RDS)) Interruptor interno: 85 mΩ
■ No se requiere diodo de Schottky
■ Rango de tensión de entrada de 2,25 V a 5,5 V
■ VOUT = VREF/2
■ ± 1% de precisión de la tensión de salida
■ Frecuencia de conmutación programable: hasta 2MHz
■ Monitor de potencia de buena salida
■ Protegido contra el exceso de temperatura

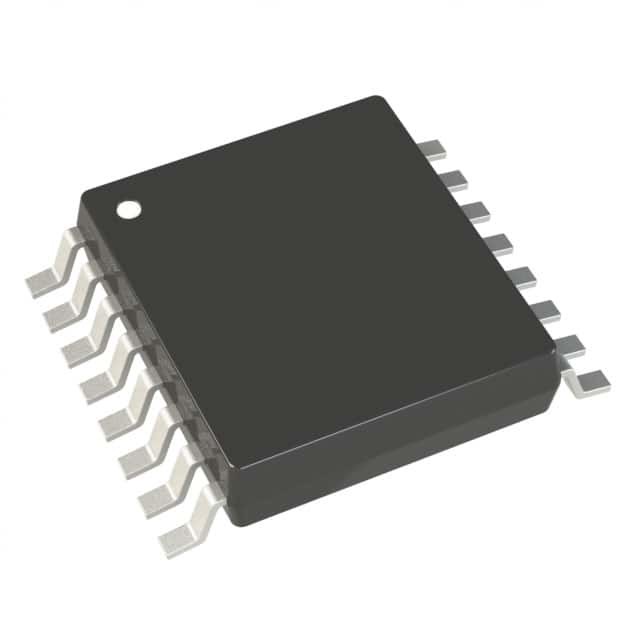

■ Disponible en un paquete de almohadillas expuestas TSSOP de 16 plomo

Las aplicaciones

■ terminación del bus: memoria DDR y QDRTM, SSTL, HSTL, - ¿ Qué?
■ Computadoras portátiles
■ Sistemas eléctricos distribuidos
