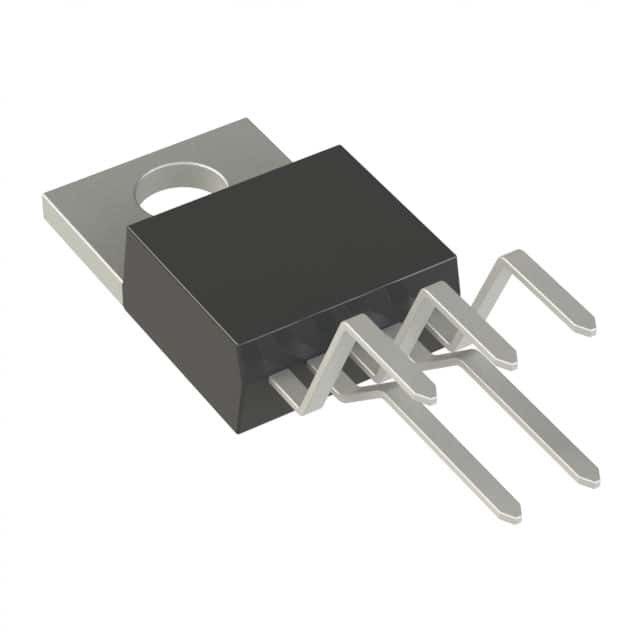

LT1071CT#PBF IC REG MULTI CONFG ADJ TO220-5 Dispositivos analógicos Inc.

Descripción

Los LT ®1070/LT1071 son reguladores de conmutación monolíticos de alta potencia. Pueden operarse en todas las configuraciones de conmutación estándar, incluidas buck, boost, flyback, forward, inverting y Cuk.Una corriente alta, el interruptor de alta eficiencia está incluido en la matriz junto con todos los circuitos de oscilador, control y protección.La integración de todas las funciones permite que el LT1070/LT1071 se construya en un paquete de energía T0-220 de 5 pines estándarEsto hace que sea extremadamente fácil de usar y proporciona un funcionamiento a prueba de rotura similar al obtenido con reguladores lineales de 3 pines.

Características

■ Amplio rango de tensión de entrada: de 3 V a 60 V
■ Baja corriente quiescente: 6 mA
■ Interruptor interno de 5A (2.5A para el LT1071)
■ Se requieren muy pocas piezas externas
■ Autoprotección contra las sobrecargas
■ Funciona en casi todas las topologías de conmutación
■ El modo de apagado sólo utiliza corriente de alimentación de 50 μA
■ El modo regulado de retroceso tiene salidas totalmente flotantes
■ Viene en el paquete estándar TO-220 de 5 pines
■ Puede sincronizarse externamente (Fábrica de consultoría)

Las aplicaciones

■ Alimentación lógica 5V a 10A
■ 5V de energía lógica a ±15V de energía óptica
■ Conversor fuera de línea hasta 200 W
■ Batería Upconverter
■ Invertidor de potencia (+ a) o (+ a)
■ Producciones múltiples totalmente flotantes
■ Para aplicaciones de corriente baja, véase el LT1072
