■ Descripción general

La serie XC9106 / 07 son circuitos integrados de controlador de CC/CC de incremento con un voltaje de referencia aplicado externamente (Vref).La serie hace que sea fácil controlar el voltaje de salida externamente y son adecuados para aplicaciones de software que necesitan variar el voltaje, como la fuente de alimentación LCD para PDA.
La salida será estable sin importar qué condensadores de carga se utilicen, pero si se utiliza un condensador ESR bajo, se requerirá un RSENSE de aproximadamente 0,1Ω y se logrará una compensación de fase.Esto hace que el uso de condensadores de cerámica mucho más fácilTambién se pueden utilizar condensadores de tántalo y electrolíticos, en cuyo caso, RSENSE se vuelve innecesario.

■ Características

Voltado de entrada: 0,9 V ~ 10 V
El poder
Rango de tensión de alimentación: 1,8 V~10,0 V y superior a Vref+0,7 V
El rango de entrada del VREF: 0,8 V a 2,5 V (± 2,0%)
Tensión de salida: Vref x relación de la resistencia externa dividida
Los datos obtenidos en el ensayo se utilizarán para evaluar la calidad de los productos y la calidad de los productos.
Frecuencia de oscilación: 300 kHz, 100 kHz (± 15%)
Corriente de salida: más de 30 mA
(VIN=3,3V, VOUT=20V,
cuando los componentes externos están
se utilizan como en los circuitos a continuación.)
Control: PWM (XC9106)
: PWM/PFM con conmutación automática (XC9107)
Alta eficiencia: 85% (TYP.)
Corriente de espera: ISTB = 1,0μA (MAX.)
Condensadores de carga: condensadores de baja ESR compatibles
Voltado de referencia aplicado externamente (Vref)

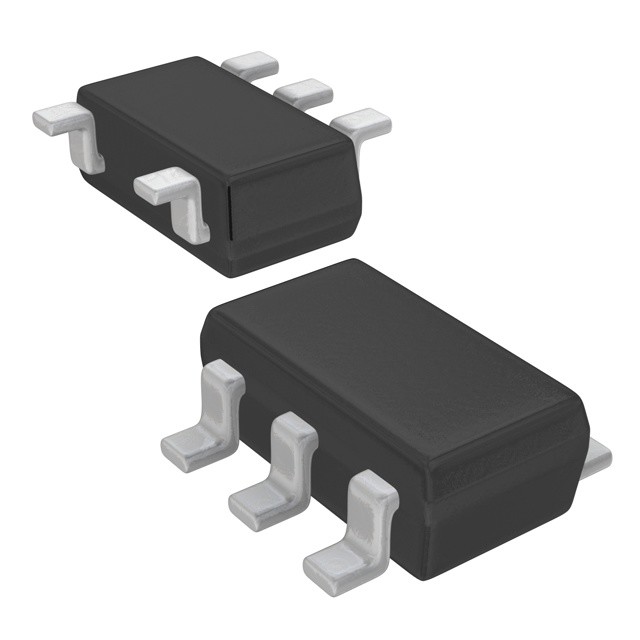

Los paquetes: SOT-25, USP-6B

■ Aplicaciones

● Fuente de alimentación para pantallas LCD
● Los PDA
● Los teléfonos celulares
● Las computadoras de mano
● Sistemas de audio portátiles
● Varias fuentes de alimentación multifunción
