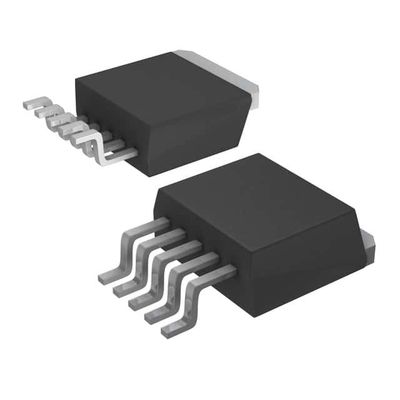

Los diodos incorporados de los módulos AP1506-50K5G-13 IC REG BUCK 5V

Descripción

Las series AP1506 son ICs monolíticas diseñadas para un convertidor de CC/CC de paso a paso, y poseen la capacidad de conducir una carga de 3A sin transistor externo.el espacio del tablero se puede ahorrar fácilmenteLa función de apagado externo se puede controlar por el nivel lógico y luego entrar en modo de espera.La compensación interna hace que el control de retroalimentación tenga buena línea y regulación de carga sin diseño externoEn lo que respecta a la función protegida, el apagado térmico es para evitar que el funcionamiento a una temperatura superior se dañe, y el límite de corriente es para evitar el funcionamiento a una corriente superior del interruptor de salida.

Características

• Tensión de salida: 3.3V, 5V, 12V y versión de salida ajustable
• Variedad de voltaje de salida de versión ajustable, 1,23V a 18V + 4%
• 150KHz + 15% de frecuencia de conmutación fija
• Modo de tensión Control PWM no síncrono
• Protección contra apagones térmicos y límites de corriente
• Entrada de control de apagado ON/OFF
• La tensión de funcionamiento puede ser de hasta 22 V
• Corriente de carga de salida: 3A
• Envases libres de plomo: TO263-5L y TO220-5L ((R)
• TO263-5L y TO220-5L(R): Disponible en “verde”
Compuesto de moldeo (no Br, Sb)
• Modo de espera de baja potencia
• Transistor de conmutación incorporado en el chip
• Finalización libre de plomo/conforme a la Directiva RoHS (Nota 1)

Aplicaciones

• Regulador de baja velocidad de alta eficiencia
• Reguladores de conmutación de tarjetas
• Conversor positivo a negativo
