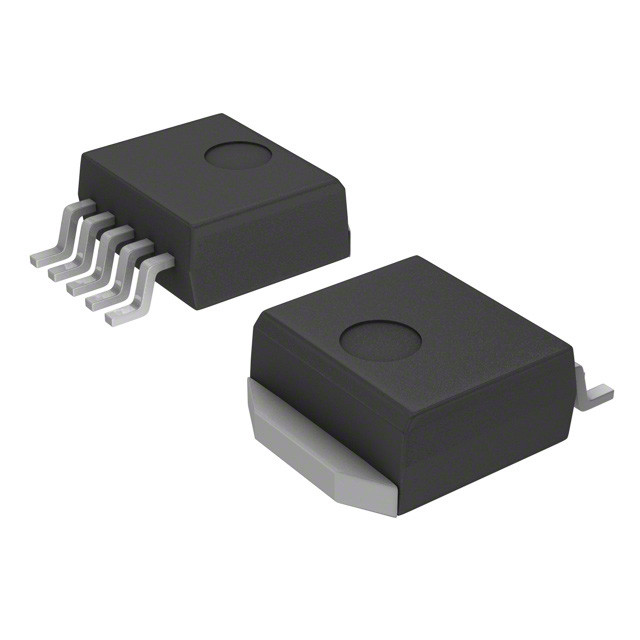

MC33166D2TG IC REG BUCK BST ADJ 3.3A D2PAK-5 en semiconductor

Las series MC34166, MC33166 son reguladores de conmutación de potencia de frecuencia fija de alto rendimiento que contienen las funciones primarias requeridas para los convertidores de CC a CC. This series was specifically designed to be incorporated in step−down and voltage−inverting configurations with a minimum number of external components and can also be used cost effectively in step−up applications.

Estos dispositivos consisten en una referencia de temperatura interna compensada, un oscilador de frecuencia fija con componentes de tiempo en el chip, un modulador de ancho de pulso de bloqueo para medición de pulso único,amplificador de error de ganancia alta, y un interruptor de salida de alta corriente.
Las características de protección consisten en el ciclo por ciclo de limitación de la corriente, el bloqueo de bajo voltaje y el apagado térmico.

Características

• Corriente de interruptor de salida superior a 3,0 A
• Oscilador de frecuencia fija (72 kHz) con tiempo en el chip
• Proporciona una salida de 5,05 V sin divisor de resistencia externo
• Precisión de referencia del 2%
• Ciclo de trabajo de salida del 0% al 95%
• Limitación de corriente ciclo por ciclo
• Bloqueo de bajo voltaje con histeresis
• Apagamiento térmico interno
• Funcionamiento de 7,5 V a 40 V
• Modo de espera reduce la corriente de alimentación a 36 μA
• Paquete económico de 5−plomo TO−220 con dos formas opcionales de plomo
• También disponible en el paquete D2PAK de montaje de superficie
• Nivel de sensibilidad a la humedad (MSL) igual a 1
• Se dispone de paquetes libres de Pb
