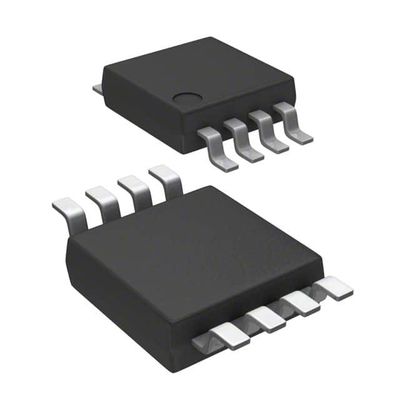

MAX860IUA+T IC REG CHARG PUMP INV 50MA 8UMAX Analog Devices Inc./Maxim Integrado
| Nombre de la marca | Analog Devices Inc./Maxim Integrated |
|---|---|
| Número de modelo | Se aplicará el método de ensayo. |
| Cantidad de orden mínima | 1 |
| Precio | Based on current price |
| Detalles de empaquetado | Bolsa antistática y caja de cartón |
| Tiempo de entrega | 3 a 5 días hábiles |
| Condiciones de pago | T/T |
| Capacidad de la fuente | En stock |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Función | Radiométrico | Configuración de salida | Positivo o negativo |
|---|---|---|---|
| Topología | Bomba de carga | Tipo de salida | Está fijo. |
| Número de salidas | 1 | Voltaje - entrado (minuto) | 1.5V, 2.5V |
| Voltagem - Entrada (máximo) | 5.5V | Válvulas de tensión y de salida (min/fija) | -Vin, 2Vin |
| Voltagem - salida (máximo) | - | Corriente - Producción | 50mA |
| Frecuencia - transferencia | 6 kHz, 50 kHz, 130 kHz, el tiempo de espera de las señales | Rectificador síncrono | - No, no lo sé. |
| Temperatura de funcionamiento | -25°C ~ 85°C (TA) | Tipo de montaje | Montura de la superficie |
| Envase / estuche | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de ancho) | Paquete de dispositivos del proveedor | El número de unidades de producción será el siguiente: |
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
| Part Number | Description | |
|---|---|---|
| MAX860IUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1674EUA+T | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX865EUA+ | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1674EUA+ | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1795EUA+ | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1776EUA+ | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| ICL7660CUA+ | IC REG CHARG PUMP INV 20MA 8UMAX | |
| MAX1797EUA+T | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1678EUA+ | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX1797EUA+ | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1675EUA+ | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1678EUA+T | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX861IUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX860IUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1595EUA50+ | IC REG CHARG PUMP 5V 125MA 8UMAX | |
| MAX1606EUA+ | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX8715EUA+ | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX17067EUA+ | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX865EUA+T | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1595EUA50+T | IC REG CHARG PUMP 5V 125MA 8UMAX | |
| MAX1776EUA+T | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1790EUA+ | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX1796EUA+ | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1675EUA+T | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1595EUA33+ | IC REG CHARG PUMP 3.3V 8UMAX | |
| ICL7660CUA+T | IC REG CHARG PUMP INV 20MA 8UMAX | |
| MAX861IUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1595EUA33+T | IC REG CHARG PUMP 3.3V 8UMAX | |
| MAX1606EUA+T | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX1795EUA+T | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1796EUA+T | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX860EUA+T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX860EUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1790EUA+T | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX856CUA+ | IC REG BOOST PROG 500MA 8UMAX | |
| MAX8715EUA+T | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX865EUA | IC REG CHARGE PUMP INV DL 8UMAX | |
| MAX1797EUA | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1606EUA | IC REG BOOST ADJ 350MA 8UMAX | |
| MAX1674EUA | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1675EUA | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1678EUA | IC REG BOOST AD/3.3V 550MA 8UMAX | |
| MAX1790EUA | IC REG BST SEPIC ADJ 1.2A 8UMAX | |
| MAX1795EUA | IC REG BST ADJ/PROG 200MA 8UMAX | |
| MAX1796EUA | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1797EUA-T | IC REG BST ADJ/PROG 800MA 8UMAX | |
| MAX1776EUA-T | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1674EUA-T | IC REG BST ADJ/PROG 750MA 8UMAX | |
| MAX1675EUA-T | IC REG BST ADJ/PROG 360MA 8UMAX | |
| MAX1776EUA | IC REG BUCK ADJ/5V 600MA 8UMAX | |
| MAX1642EUA+ | IC STEP-UP DC-DC CONV 8-UMAX | |
| MAX683EUA+ | IC REG CHARG PUMP 5V 100MA 8UMAX | |
| MAX683EUA+T | IC REG CHARG PUMP 5V 100MA 8UMAX | |
| MAX859CUA+ | IC REG BOOST ADJ 125MA 8UMAX | |
| MAX679EUA+ | IC REG CHARGE PUMP 3.3V 8UMAX | |
| MAX684EUA+ | IC REG CHARGE PUMP 5V 50MA 8UMAX | |
| MAX679EUA+T | IC REG CHARGE PUMP 3.3V 8UMAX | |
| MAX684EUA+T | IC REG CHARGE PUMP 5V 50MA 8UMAX | |
| MAX867EUA+ | IC REG BOOST ADJ 15MA 8UMAX | |
| MAX1643EUA+ | IC DC/DC CONV STEP-UP 8-UMAX | |
| MAX867EUA+T | IC REG BOOST ADJ 15MA 8UMAX | |
| MAX856CUA+T | IC REG BOOST PROG 500MA 8UMAX | |
| MAX17067EUA+T | IC REG BST SEPIC ADJ 1.8A 8UMAX | |
| MAX861CUA+ | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX861IUA | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX861IUA-T | IC REG CHARG PUMP INV 50MA 8UMAX | |
| MAX1606EUA+TG069 | IC REG | |
| MAX1776EUA+TG035 | IC REG | |
| MAX1776EUA+TG05 | IC REG | |
| MAX1796EUA+TG002 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1796EUA+TG035 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1796EUA+TG05 | IC REG BST ADJ/PROG 400MA 8UMAX | |
| MAX1797EUA+TG24 | IC REG BST ADJ/PROG 800MA 8UMAX |
Descripción de producto
Detalles del producto
Descripción general
Los convertidores de voltaje de la bomba de carga MAX860/MAX861 invierten voltajes de entrada que van desde +1,5 V hasta +5,5 V, o voltajes de entrada dobles que van desde +2,5 V hasta +5,5 V. Debido a sus altas frecuencias de conmutación,Estos dispositivos utilizan sólo dos pequeñosSu salida de 50mA hace que los reguladores de conmutación sean innecesarios, eliminando los inductores y su costo, tamaño y EMI asociados.Eficiencia superior al 90% en la mayor parte del rango de carga y corriente, combinado con una corriente de funcionamiento típica de sólo 200μA (MAX860), proporciona un rendimiento ideal tanto para aplicaciones de conversión de voltaje a batería como a nivel de placa.
Características
* 8-Pin, 1,11 mm Alto paquete μMAX* Invertir o duplicar la tensión de la fuente de entrada
* Tres frecuencias de conmutación seleccionables
* La alta frecuencia reduce el tamaño del condensador
* Eficiencia del 87% a 50 mA
* Corriente quiescente de 200 μA (MAX860)
* Corriente de suministro de apagado de 1μA
* Caída de voltaje de 600 mV con carga de 50 mA
* 12Ω Resistencia de salida
Aplicaciones
Computadoras portátilesInstrumentos médicos
Fuentes de alimentación de interfaz
Instrumentos de mano
Fuentes de alimentación de los amplificadores operativos
Especificaciones
| Atributo | Valor del atributo |
|---|---|
| Fabricante | Maxim integrado |
| Categoría de productos | Reguladores de conmutación en CC |
| Serie | Se trata de un sistema de control de la calidad. |
| El tipo | Conversor de voltaje |
| Embalaje | Embalaje alternativo |
| Estilo de montaje | DSM/SMT |
| Cuadro de paquete | 8-TSSOP, 8-MSOP (0,118", 3,00 mm de ancho) |
| Temperatura de funcionamiento | -25 °C ~ 85 °C (TA) |
| Tipo de montaje | Montura de la superficie |
| Tipo de salida | Está fijo. |
| Función | Las condiciones de producción |
| Envase del producto del proveedor | 8 uMAX |
| Número de resultados | 1 Producción |
| Topología | Bomba de carga |
| Cambio de frecuencia | 6 kHz, 50 kHz, 130 kHz, el tiempo de espera de las señales |
| Corriente de salida | 50 mA |
| Configuración de salida | Positivo o negativo |
| Voltado de salida | -Vin, 2Vin, ahora mismo. |
| Válvula de salida máxima | - |
| Rectificador sincrónico | - No, no lo sé. |
| Válvula de entrada de tensión | 1.5V y 2.5V |
| Válvula de entrada-máximo | 5.5V |
| Temperatura máxima de funcionamiento | + 85 C |
| Rango de temperatura de funcionamiento | - 25 C |
| Válvula de salida | - 5,5 V a - 1,5 V 5 V a 11 V |
| Corriente de salida | 100 mA |
| Parte-#-Alias | Se trata de un sistema de control de la calidad. |
| Cuadro de paquete | UMAX-8 |
Descripciones
Regulador de conmutación de la bomba de carga IC positivo o negativo fijo -Vin, 2Vin 1 Salida 50mA 8-TSSOP, 8-MSOP (0,118", 3,00 mm de ancho)
Reguladores de tensión - Reguladores de conmutación 50mA f-Convertidor de tensión seleccionable
