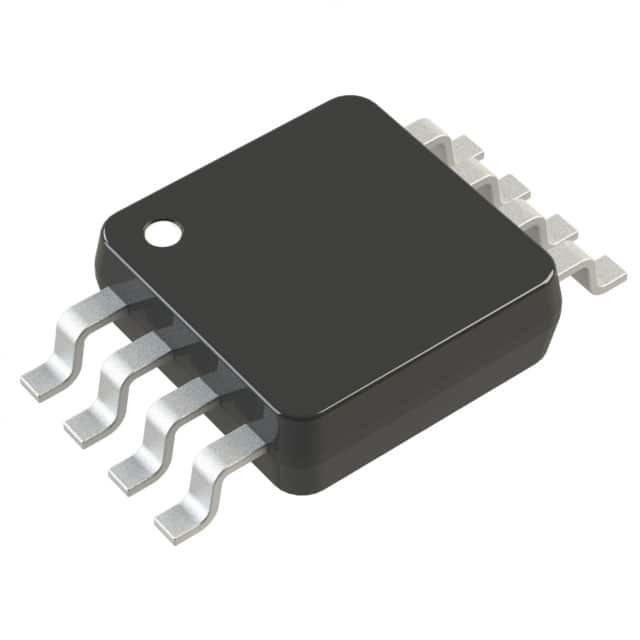

LTC1550LCMS8#TRPBF IC REG CHARG PUMP ADJ 20MA 8MSOP Dispositivos analógicos Inc.

Descripción

Los LTC®1550L/LTC1551L son inversores de voltaje de la bomba de carga con condensador conmutado que incluyen reguladores de postes lineales internos para minimizar la ondulación de salida.Las versiones de tensión de salida fija LTC1550L incluyen .1V, ¥2.5V y ¥2V con voltajes de onda típicamente inferiores a 1mVP-P. El LTC1550L también está disponible en una versión de voltaje de salida ajustable.Los LTC1550L/LTC1551L son ideales para su uso como generadores de voltaje de sesgo para los FET de transmisores de GaAs en aplicaciones portátiles de RF y telefonía celular.

Características

■ Voltagem negativa regulada a partir de un único suministro positivo
■ Ripple de bajo rendimiento: Menos de 1mVP-P
■ Frecuencia de la bomba de alta carga: 900 kHz
■ Condensadores de bombas de carga pequeñas: 0,1 μF
■ Requiere sólo cuatro condensadores externos
■ Fuente fija de 4.1 V, 2.5 V, 2 V o ajustable
■ El modo de apagado reduce la corriente de suministro a < 1μA
■ Corriente de salida alta: hasta 20 mA (dependiendo del rango VCC a VOUT)
■ Regulación de la salida: 2,5% sobre línea, carga y temperatura
■ Disponible en MSOP de 8 puntos, SO estrecho de 8 puntos y SSOP estrecho de 16 puntos

Las aplicaciones

■ Generadores de sesgo de GaAs FET
■ Generadores de suministro negativo
■ Sistemas alimentados por baterías
■ Aplicaciones de suministro único
