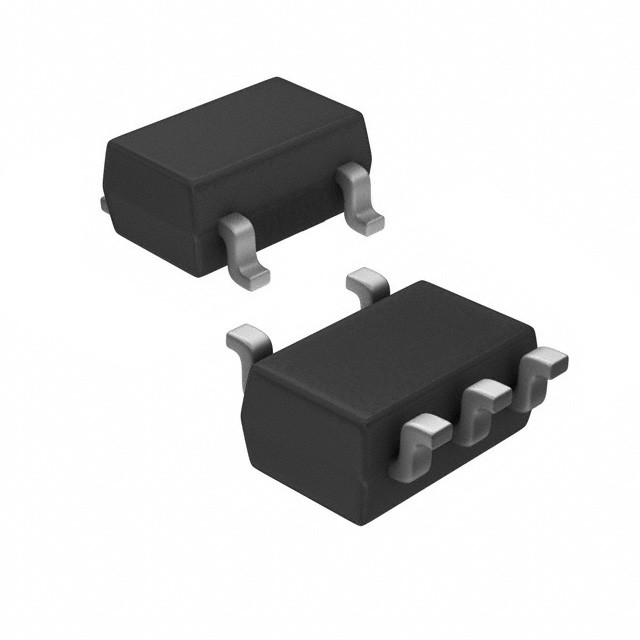

S-8353A55MC-IROT2U IC REG BOOST 5.5V 300MA SOT23-5 ABLIC Inc. Se ha utilizado para el tratamiento de las emisiones de gases de efecto invernadero.

El sistema de regulación de la velocidad de rotación de los cables PWM/PFM se utiliza para la regulación de la velocidad de rotación de los cables PWM/PFM.

La serie S-8363 es un regulador de conmutación CMOS que consiste en una fuente de voltaje de referencia, un circuito de oscilación, un amplificador de error, un circuito de compensación de fase, un circuito de límite de corriente,y un circuito de arranque.

Debido al funcionamiento del control de conmutación PWM / PFM, los pulsos se saltan bajo la operación de carga ligera y la serie S-8363 evita la disminución de la eficiencia causada por la corriente de funcionamiento de los IC.

Características

• Baja tensión de funcionamiento: se garantiza el arranque a partir de 0,9 V (IOUT = 1 mA)
• Frecuencia de oscilación: 1,2 MHz
• Rango de tensión de entrada: 0,9 V a 4,5 V
• Corriente de salida: 300 mA (VIN = 1,8 V, VOUT = 3,3 V)
• Tensión de referencia: 0,6 V±2,5%
• Eficiencia: 85%
• Función de arranque suave: 1,2 ms típico.
• Bajo consumo de corriente: durante el apagado, 95 μA.
• Relación de trabajo: control de conmutación PWM / PFM max.88%
• Función de apagado: consumo de corriente durante el apagado de 3,0 μA máximo.
• Circuito límite de corriente: limita el valor máximo de la corriente del inductor
• MOS FET de potencia Nch sobre la resistencia: 0,25 Ω tipo.
• Función de arranque: funcionamiento con un pulso de trabajo fijo bajo una tensión VOUT de 1,4 V o menos
• Sin plomo, Sn 100%, sin halógenos*1

Aplicaciones

• reproductores de MP3, reproductores de audio digital
• Cámaras digitales, GPS, transmisor y receptor inalámbrico
• Aparatos portátiles
