Descripción

La serie LT®3007 son reguladores lineales de micro-potencia y bajo voltaje de salida (LDO). Los dispositivos suministran corriente de salida de 20mA con un voltaje de salida de 300mV. La corriente de quiescencia sin carga es de 3μA.La corriente de pin de tierra se mantiene en menos del 5% de la corriente de salida a medida que aumenta la cargaEn el cierre,
corriente de quiescencia inferior a 1 μA.
Los reguladores LT3007 optimizan la estabilidad y la respuesta transitoria con condensadores cerámicos de baja ESR, que requieren un mínimo de solo 2,2 μF.Los reguladores no requieren la adición de ESR como es común con otros reguladoresLos circuitos de protección interna incluyen el límite de corriente, el límite térmico, la protección de batería inversa y la protección de corriente inversa.

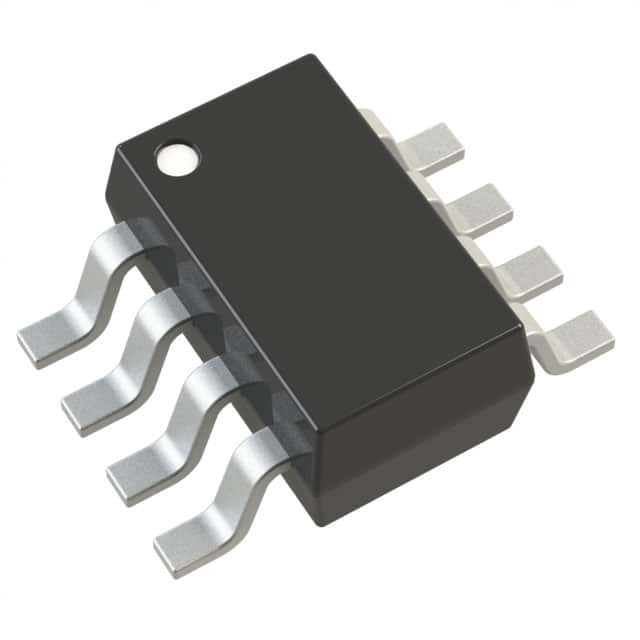

La serie LT3007 es ideal para aplicaciones que requieren una capacidad de accionamiento de salida moderada junto con un consumo de energía de espera ultrabajo..5V, 1.8V, 2.5V, 3.3V y 5V, y una versión ajustable con un rango de voltaje de salida de 0.6V a 44.5V. El LT3007 está disponible en el paquete TSOT-23 de 8 cables mejorado térmicamente.

Características

■ FMEA Tolerancia a fallas:
La tensión de salida se mantiene en o por debajo de la tensión regulada durante
Pin adyacente corto o si un pin se deja flotando
■ Corriente de quiescencia ultrabaja: 3 μA
■ Rango de tensión de entrada: 2,0 V a 45 V
■ Corriente de salida: 20 mA
■ Tensión de salida: 300 mV
■ Salida ajustable (VADJ= VOUT(MIN) = 600mV)
■ Voltajes de salida fijos: 1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5 V
■ Tolerancia de salida: ±2% sobre la carga, la línea y la temperatura
■ Estable con baja ESR, condensadores de salida cerámicos (mínimo 2,2 μF)
■ Corriente de apagado: < 1μA
■ Protección del límite de corriente
■ Protección con batería inversa
■ Protección de límites térmicos
■ Paquete TSOT-23

Aplicación

■ Automotrices
■ Sistemas con batería de baja corriente
■ Fuentes de energía que mantienen vivo
■ Monitoreo remoto
■ Contadores de servicios públicos
■ Aplicaciones industriales de baja potencia
