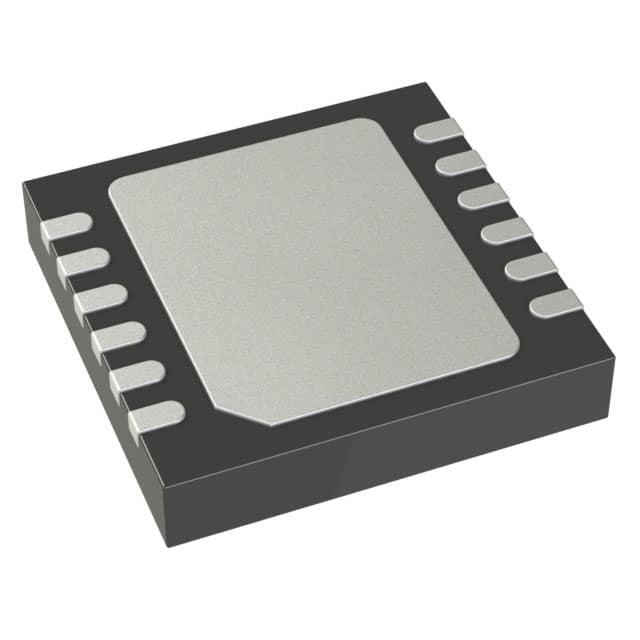

LT3083EDF#TRPBF IC REG LINEAR POS ADJ 3A 12DFN Dispositivos analógicos Inc.

Descripción

El LT®3083 es un regulador lineal de baja caída de 3A que se puede colocar en paralelo para aumentar la corriente de salida o propagar el calor en tablas montadas en superficie.Arquitecturado como fuente de corriente y seguidor de voltaje de precisión, este nuevo regulador se utiliza en muchas aplicaciones que requieren alta corriente, ajuste a cero y sin disipador de calor.El dispositivo también saca el colector del transistor de paso para permitir un funcionamiento de baja caída hasta 310mV cuando se utiliza con múltiples fuentes de alimentación.

Características

■ Las salidas pueden ser paralelas para corrientes más altas y
Difusión del calor
■ Corriente de salida: 3A
■ Programas de resistencia única Tensión de salida
■ 50 μA de corriente de pin de ajuste: 1% de precisión inicial
■ Salida ajustable a 0 V
■ Bajo ruido de salida: 40 μVRMS (10 Hz a 100 kHz)
■ Amplio rango de tensión de entrada: 1,2 V a 23 V
(DD-Pak y paquetes TO-220)
■ Baja tensión de salida: 310 mV
■ Regulación de la carga < 1 mV
■ < 0,001%/V Reglamentación de la línea
■ Corriente de carga mínima: 1 mA
■ Estable con un condensador cerámico mínimo de 10 μF
■ Límites de corriente con retroceso y sobrecalentamiento
Protección
■ Disponible en TSSOP de 16 plomo, 12 plomo 4 mm × 4 mm
DFN, montaje de superficie de 5 plomo TO-220 y 5 plomo
Envases DD-PAK

Las aplicaciones

■ Fuente de alimentación de corriente alta para todos los montajes de superficie
■ Regulador lineal de alta eficiencia
■ Regulador de postes para el cambio de suministro
■ Cuenta de piezas bajas
■ Fuentes de alimentación de baja tensión de salida
