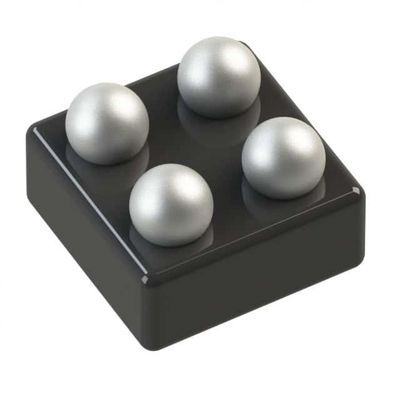

ADP151ACBZ-2.5-R7 IC REG LINEAR 2.5V 200MA 4WLCSP Dispositivos analógicos Inc.

Descripción general

El ADP151 es un regulador lineal de ruido ultrabajo, baja caída que opera de 2,2 V a 5,5 V y proporciona hasta 200 mA de corriente de salida.La baja tensión de salida de 140 mV a una carga de 200 mA mejora la eficiencia y permite el funcionamiento en un amplio rango de voltaje de entrada.

Características

Ruido ultrabajo: 9 μV rms
No se requiere un condensador de derivación de ruido
Estable con condensadores de entrada y salida cerámicos de 1 μF
Corriente de salida máxima: 200 mA
Rango de voltaje de entrada: de 2,2 V a 5,5 V
La corriente de quiescencia baja IGND = 10 μA con 0 cargas IGND = 265 μA con 200 mA de carga
Corriente de apagado baja: < 1 μA
Tensión de baja salida: 140 mV a una carga de 200 mA
Precisión inicial: ± 1%
Precisión sobre la línea, la carga y la temperatura: ±2,5%
16 opciones de tensión de salida fija: de 1,1 V a 3,3 V
Rendimiento PSRR de 70 dB a 10 kHz
Protección contra el límite de corriente y sobrecarga térmica
Activar el control lógico
Resistencia interna de arrastre en la entrada EN
Paquete TSOT de 5 conductores
Cuatro bolas, lanzamiento de 0,4 mm WLCSP

Las aplicaciones

Fuentes de alimentación de RF, VCO y PLL
Teléfonos móviles
Aparatos de cámara digital y de audio
Equipo portátil y de batería
Reglamentación posterior de corriente continua a corriente continua
Dispositivos médicos portátiles
