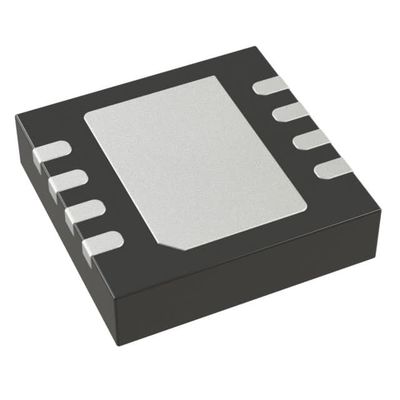

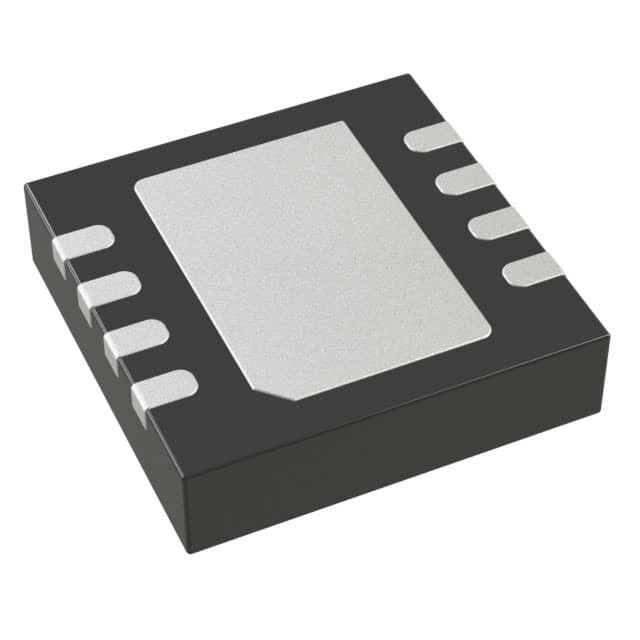

ADP7102ACPZ-R7 IC REG LIN POS ADJ 300MA 8LFCSP Dispositivos analógicos Inc.

Descripción general

El ADP7102 es un regulador lineal CMOS de baja caída que opera desde 3,3 V hasta 20 V y proporciona hasta 300 mA de corriente de salida.Este LDO de alta tensión de entrada es ideal para la regulación de circuitos analógicos y de señales mixtas de alto rendimiento que operan de 19 V a 1Utilizando una arquitectura patentada avanzada, proporciona alto rechazo de la fuente de alimentación, bajo ruido,y consigue una excelente respuesta transitorio de línea y carga con sólo un pequeño condensador de salida cerámico de 1 μF.

Características

Rango de voltaje de entrada: de 3,3 V a 20 V
Corriente de salida máxima: 300 mA
Bajo ruido: 15 μV rms para las versiones de salida fija
El rendimiento PSRR de 60 dB a 10 kHz, VOUT = 3,3 V
Protección contra corriente inversa
Tensión de baja salida: 200 mV a una carga de 300 mA
Precisión inicial: ±0,8%
Precisión sobre línea, carga y temperatura: -2%, +1%
Corriente de quiescencia baja (VIN = 5 V), IGND = 750 μA con 300 mA
cargas
Corriente de apagado baja: 40 μA en VIN = 12 V
Estable con un pequeño condensador de salida cerámico de 1 μF
7 opciones de voltaje de salida fijo: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 V y 9 V
Puesta en marcha del sistema de control de velocidad
Limites de corriente de retroceso y protección contra sobrecarga térmica
Precisión UVLO programable por el usuario/habilitada
Indicador de buena potencia
Paquetes LFCSP y SOIC de 8 conductos

Las aplicaciones

Regulación para aplicaciones sensibles al ruido: ADC, DAC
circuitos, amplificadores de precisión, osciladores de alta frecuencia,
relojes y PLL
Comunicaciones e infraestructuras
Servicios médicos y de salud
Industria y instrumentación
