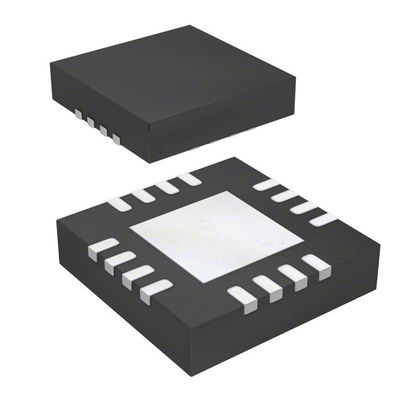

Max8556ETE+T IC REG LINEAR POS ADJ 4A 16TQFN Dispositivos analógicos Inc./Maxim Integrado
| Nombre de la marca | Analog Devices Inc./Maxim Integrated |
|---|---|
| Número de modelo | Se aplicará el procedimiento siguiente: |
| Cantidad de orden mínima | 1 |
| Precio | Based on current price |
| Detalles de empaquetado | caja antiestática del bolso y de cartón |
| Tiempo de entrega | Entre 3 y 5 días hábiles |
| Condiciones de pago | T/T |
| Capacidad de la fuente | En stock |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Configuración de salida | Positivo | Tipo de salida | Ajustable |
|---|---|---|---|
| Número de reguladores | 1 | Voltaje - entrado (máximo) | 3.6V |
| Voltaje - salida (minuto/fijado) | 0.5V | Voltaje - salida (máxima) | 3.4V |
| Caída de voltaje (máx.) | 0.2V @ 4A | Actual - salida | 4A |
| Actual - quieto (índice de inteligencia) | 1,6 mA | Actual - fuente (máxima) | - |
| PSRR | - | Características del control | Permita, accione bueno |
| Características de protección | Sobre corriente, sobre temperatura, cortocircuito, bajo tensión de bloqueo (UVLO) | Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Tipo de montaje | Montura de la superficie | Envase / estuche | Almohadilla expuesta 16-WQFN |
| Paquete de dispositivos del proveedor | 16-TQFN (5x5) | ||
| Resaltar | Microprocesador de PMIC,PMIC IC,Circuitos integrados de la gestión del poder |
||
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
| Part Number | Description | |
|---|---|---|
| MAX8556ETE+T | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX8557ETE+ | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX8556ETE+ | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX5087BATE+ | IC REG LIN POS ADJ 400MA 16TQFN | |
| MAX5087BATE/V+ | IC REG LIN POS ADJ 400MA 16TQFN | |
| MAX8557ETE+T | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX5087BATE+T | IC REG LIN POS ADJ 400MA 16TQFN | |
| MAX5086BATE+T | IC REG LIN POS ADJ 250MA 16TQFN | |
| MAX5087BATE/V+T | IC REG LIN POS ADJ 400MA 16TQFN | |
| MAX5086BATE+ | IC REG LIN POS ADJ 250MA 16TQFN | |
| MAX5086AATE+T | IC REG LIN POS ADJ 250MA 16TQFN | |
| MAX5087AATE+T | IC REG LIN POS ADJ 400MA 16TQFN | |
| MAX5086AATE+ | IC REG LIN POS ADJ 250MA 16TQFN | |
| MAX5087AATE+ | IC REG LIN POS ADJ 400MA 16TQFN | |
| MAX5086AATE/V+ | IC REG LIN POS ADJ 250MA 16TQFN | |
| MAX5086AATE/V+T | IC REG LIN POS ADJ 250MA 16TQFN | |
| MAX8556ETE/V+ | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX8556ETE/V+T | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX8556ETE+TG035 | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX8556ETE+TG104 | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX8556ETE+TG11 | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX8556ETE+TG24 | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX8556ETE+TG52 | IC REG LINEAR POS ADJ 4A 16TQFN | |
| MAX8556ETE+TG071 | IC REG LINEAR POS ADJ 4A 16TQFN |
Descripción de producto
Detalles del producto
Descripción general
El MAX8550/MAX8551 integra un controlador PWM de buck síncrono para generar VDDQ, un regulador lineal LDO de abastecimiento y hundimiento para generar VTT y un búfer de salida de referencia de 10mA para generar VTTR.El controlador buck impulsa dos MOSFET de canal N externos para generar voltajes de salida hasta 0.7V desde una entrada de 2V a 28V con corrientes de salida de hasta 15A. El LDO puede sumergirse o obtener hasta 1.5A de corriente continua y 3A de corriente pico.Tanto la salida LDO como la salida de búfer de referencia de 10 mA se pueden hacer para rastrear el voltaje REFINEstas características hacen que el MAX8550/MAX8551 sea ideal para aplicaciones de memoria DDR en escritorios, portátiles y tarjetas gráficas.
Características
Controlador de cañón* Quick-PWM con respuesta de paso de carga de 100 ns
* Eficiencia de hasta el 95%
* Rango de voltaje de entrada de 2V a 28V
* 1.8V/2.5V de salida fija o de 0.7V a 5.5V ajustable
* Hasta 600 kHz Frecuencia de conmutación seleccionable
* Límites de corriente programables con capacidad de retroceso
* 1.7 ms Digital de arranque suave y apagado independiente
* Opción de protección contra sobre/bajo tensión
* Comparador de ventanas de buena potencia
Sección de la ODL
* Capacidad totalmente integrada de VTT y VTTR* VTT tiene una capacidad de abastecimiento / hundimiento de ± 3A
* Las salidas VTT y VTTR rastrean VREFIN / 2
* Diseños de condensadores de salida totalmente cerámicos
* Rango de voltaje de entrada de 1,0 V a 2,8 V
* Comparador de ventanas de buena potencia
Aplicaciones
Fuentes de alimentación de la memoria DDR I y DDR IIComputadoras de escritorio
Cuadernos y billetes de banco
Tarjetas gráficas
Consolas de juegos
- ¿ Qué pasa?
Trabajo en red
Especificaciones
| Atributo | Valor del atributo |
|---|---|
| Fabricante | Maxim integrado |
| Categoría de productos | Reguladores de tensión lineal |
| Serie | Automotriz, AEC-Q100 |
| Embalaje | Embalaje alternativo de cinta y bobina (TR) |
| Cuadro de paquete | Pad expuesto 16-WQFN |
| Temperatura de funcionamiento | -40 °C ~ 85 °C |
| Tipo de montaje | Montura de la superficie |
| Envase del producto del proveedor | Las medidas de seguridad se aplicarán en el caso de los vehículos de motor de las categorías M1 y M2. |
| Válvula de entrada de tensión | 1.43 V ~ 3.6 V |
| Corriente de salida | 4A |
| Válvula de salida | 0.5 V ~ 3.4 V |
| Topología del regulador | Adjustable en el sentido positivo |
| Tensión-Desplazamiento-Típico | 0.1V @ 4A |
| Número de reguladores | 1 Regulador |
| Número de tiempo de ejecución | - |
| Parte del fabricante | Descripción | Fabricante | Comparar |
| Se aplicará el procedimiento siguiente: Circuitos de energía |
El regulador LDO positivo ajustable, 0.5V Min, 3.4V Max, 0.2V Dropout, BICMOS, 5 X 5 MM, 0.8 MM PITCH, MO220WHHB, TDFN-16 | Productos integrados Maxim | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. |
| Se trata de un sistema de control de las emisiones. Circuitos de energía |
El regulador LDO positivo ajustable, 0.5V Min, 3.4V Max, 0.2V Dropout, BICMOS, 5 X 5 MM, 0.8 MM PITCH, MO220WHHB, TDFN-16 | Productos integrados Maxim | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Se aplicará el método de evaluación de los resultados. Circuitos de energía |
El regulador LDO positivo ajustable, 0,5 V mínimo, 3,4 V máximo, 0,2 V de baja, BICMOS, 5 X 5 MM, conforme con ROHS, TQFN-16 | Productos integrados Maxim | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Se trata de un sistema de control de las emisiones. Circuitos de energía |
El regulador LDO positivo ajustable, 0,5 V mínimo, 3,4 V máximo, 0,2 V de baja, BICMOS, 5 X 5 MM, conforme con ROHS, TQFN-16 | Productos integrados Maxim | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
Descripciones
Regulador de tensión lineal IC Positivo ajustable 1 Salida 0,5 V ~ 3,4 V 4A 16-TQFN (5x5)
Reguladores de tensión LDO 4A Regulador de tensión LDO de entrada ultrabaja
