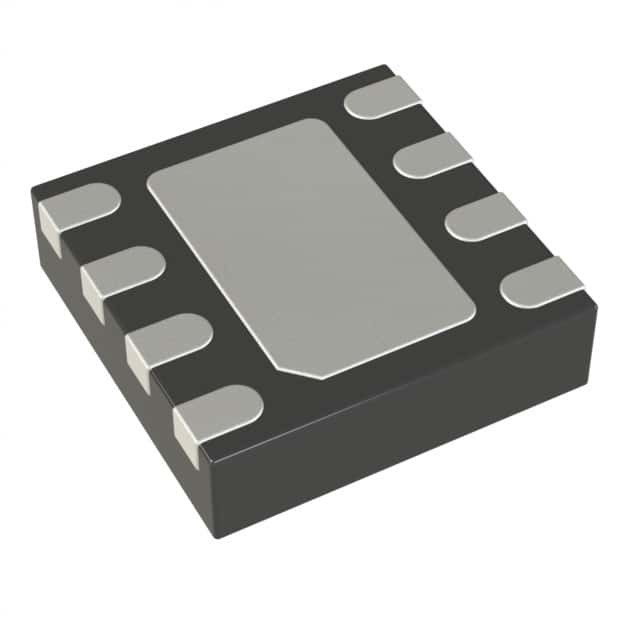

ADP125ACPZ-R7 IC REG LIN POS ADJ 500MA 8LFCSP Dispositivos analógicos Inc.

Descripción general

Los ADP124/ADP125 son reguladores lineales de baja corriente quiescente y baja caída, diseñados para operar desde un voltaje de entrada entre 2,3 V y 5,5 V y para proporcionar hasta 500 mA de corriente de salida.La baja tensión de salida de 130 mV a una carga de 500 mA mejora la eficiencia y permite el funcionamiento en un amplio rango de voltaje de entrada.

Características

Rango de alimentación de voltaje de entrada: de 2,3 V a 5,5 V
Corriente de salida máxima de 500 mA
Las versiones de tensión de salida fija y ajustable
Precisión inicial del 1%
Hasta 31 opciones de voltaje de salida fijo disponibles desde 1,75 V hasta 3,3 V
Válvula de voltaje de salida ajustable de 0,8 V a 5,0 V
Válvula de salida muy baja: 130 mV
Corriente de quiescencia baja: 45 μA
Corriente de apagado baja: < 1 μA
Excelente rendimiento de PSRR: 60 dB a 100 kHz
Respuesta transitoria excelente de carga/línea
Optimizado para pequeños condensadores cerámicos de 1,0 μF
Protección contra el límite de corriente y sobrecarga térmica
Activar el control lógico
Paquetes MSOP y LFCSP para paletas compactas de 8 paletas expuestas de plomo

Las aplicaciones

Aparatos de cámara digital y de audio
Equipo portátil y de batería
Medidores de lectura automática del contador (AMR)
Unidades de gestión del GPS y de la ubicación
Instrumentación médica
Potencia en el punto de carga
