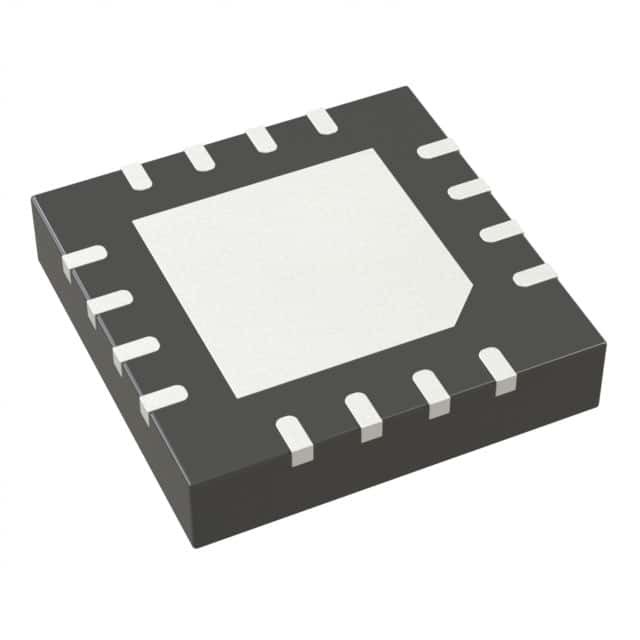

ADP1753ACPZ-R7 IC REG LIN POS ADJ 800MA 16LFCSP Dispositivos analógicos Inc.

Descripción general

Los ADP1752/ADP1753 son reguladores CMOS lineales de baja caída (LDO) que operan desde 1,6 V hasta 3,6 V y proporcionan hasta 800 mA de corriente de salida.Estos LDO de bajo VIN/VOUT son ideales para la regulación de geometrías FPGA de nanómetro que operan desde 2.5 V hasta 1.8 V de rieles de I/O, y para la alimentación de voltajes del núcleo hasta 0,75 V. Utilizando una arquitectura patentada avanzada, proporcionan una alta relación de rechazo de la fuente de alimentación (PSRR) y bajo ruido,y lograr una excelente línea y carga transiente respuesta con sólo un pequeño 4Condensador de salida cerámico de.7 μF.

Características

Corriente de salida máxima: 0,8 A
Rango de voltaje de entrada: de 1,6 V a 3,6 V
Corriente de apagado baja: < 2 μA
Voltado de salida muy bajo: 70 mV @ 0,8 A de carga
Precisión inicial: ± 1%
Precisión sobre la línea, la carga y la temperatura: ±2%
7 opciones de voltaje de salida fijo con arranque blando de 0,75 V a 2,5 V (ADP1752)
Opción de voltaje de salida ajustable con arranque blando de 0,75 V a 3,3 V (ADP1753)
RRSP alto 65 dB @ 1 kHz 65 dB @ 10 kHz 54 dB @ 100 kHz
23 μV rms a una salida de 0,75 V
Estable con un pequeño condensador de salida cerámico de 4,7 μF
Excelente respuesta a la carga y a la transición de la línea
Protección contra el límite de corriente y sobrecarga térmica
Indicador de buena potencia
Activación controlada por lógica
Protección contra corriente inversa

Las aplicaciones

Computadoras de servidor
Componentes de la memoria
Equipo de telecomunicaciones
Equipo de red
Las fuentes de DSP/FPGA/microprocesador
Equipo de instrumentación y sistemas de adquisición de datos
