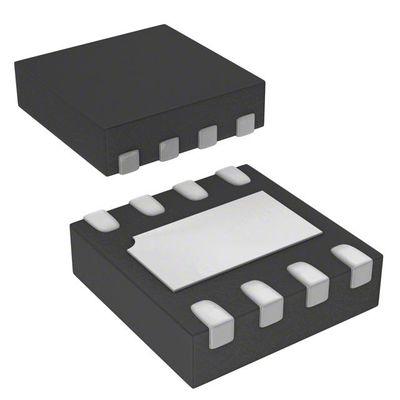

AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN Diodos incorporados

  • AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN Diodes Incorporated
Nombre de la marca Diodes Incorporated
Número de modelo Se trata de una serie de medidas de seguridad.
Cantidad de orden mínima 1
Precio Based on current price
Detalles de empaquetado caja antiestática del bolso y de cartón
Tiempo de entrega Entre 3 y 5 días hábiles
Condiciones de pago T/T
Capacidad de la fuente En stock

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Configuración de salida Positivo Tipo de salida Ajustable
Número de reguladores 1 Voltaje - entrado (máximo) 6V
Voltaje - salida (minuto/fijado) 1V Voltaje - salida (máxima) 5.5V
Caída de voltaje (máx.) 0.7V @ 1A Actual - salida 1A
Actual - quieto (índice de inteligencia) 90 µA Actual - fuente (máxima) -
El PSRR Se aplicarán las siguientes medidas: Características del control Permita
Características de protección Sobre corriente, sobre temperatura, cortocircuito Temperatura de funcionamiento -40 °C ~ 85 °C
Tipo de montaje Montura de la superficie Envase / estuche Cojín expuesto 8-UDFN
Paquete de dispositivos del proveedor U-DFN3030-8 (tipo E)
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
Part Number Description
AP7361-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN
AP7361-33FGE-7 IC REG LINEAR 3.3V 1A 8UDFN
AP7361C-33FGE-7 IC REG LINEAR 3.3V 1A 8UDFN
AP7361E-12FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361E-25FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361C-25FGE-7 IC REG LINEAR 2.5V 1A 8UDFN
AP7361E-28FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361-18FGE-7 IC REG LINEAR 1.8V 1A 8UDFN
AP7361E-18FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361E-15FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361E-10FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361EA-FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361-15FGE-7 IC REG LINEAR 1.5V 1A 8UDFN
AP7361C-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN
AP7361E-FGE-7 IC REG LINEAR POS ADJ 1A 8UDFN
AP7361E-33FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361EA-18FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361EA-33FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361EA-10FGE-7 LDO CMOS HICURR U-DFN3030-8 T&R
AP7361-10FGE-7 IC REG LINEAR 1V 1A 8UDFN
AP7361-12FGE-7 IC REG LINEAR 1.2V 1A 8UDFN
AP7361-25FGE-7 IC REG LINEAR 2.5V 1A 8UDFN
AP7361-28FGE-7 IC REG LINEAR 2.8V 1A 8UDFN
AP7361C-10FGE-7 IC REG LINEAR 1V 1A 8UDFN
AP7361C-12FGE-7 IC REG LINEAR 1.2V 1A 8UDFN
AP7361C-15FGE-7 IC REG LINEAR 1.5V 1A 8UDFN
AP7361C-18FGE-7 IC REG LINEAR 1.8V 1A 8UDFN
AP7361C-28FGE-7 IC REG LINEAR 2.8V 1A 8UDFN
Deja un mensaje
Part Number Description
Descripción de producto

Detalles del producto

Descripción

El AP7361 es un regulador lineal de salida de voltaje fijo y ajustable de 1A con activado. El dispositivo incluye elemento de paso, amplificador de error, referencia de banda-gap,circuitos de límite de corriente y apagado térmicoEl dispositivo se enciende cuando el pin EN está configurado en el nivel lógico alto.

Características

◆ Amplio rango de voltaje de entrada: 2,2 V - 6 V
◆ 150 mV Baja pérdida de energía a 300 mA de carga
◆ 500mV Baja baja de descarga a 1A
◆ Baja corriente quiescente (IQ): 70 μA típico
◆ Rango de voltaje de salida ajustable: 1V a 5,0V
◆ Opciones de salida fijas: de 1 a 3,3 V
◆ Respuesta transitoria muy rápida
◆ PSRR alto
◆ Regulación exacta del voltaje
◆ Limitación de corriente y protección contra cortocircuito
◆ Protección contra el apagado térmico
◆ Estable con el condensador de salida cerámico 2.2μF
◆ Rango de temperatura ambiente de -40°C a +85°C
◆ U-DFN3030-8, SOT89-5, SOT223/SOT223R, TO252/TO252R y SO-8EP
◆ Disponible en compuesto de moldeado verde (no Br, Sb)
◆ Completamente libre de plomo y totalmente compatible con RoHS (Notas 1 y 2)
◆ Libre de halógenos y antimonio.

Aplicaciones

◆ Servidores y computadoras portátiles
◆ FPGA y DSP Core o energía de entrada/salida
◆ Televisión y electrodomésticos
◆ Dispositivos que funcionan con baterías

Especificaciones

Atributo Valor del atributo
Fabricante Diodos incorporados
Categoría de productos Reguladores de tensión lineal
Serie Aplicación de las normas de seguridad
Producto Reguladores de la ODL
Embalaje Embalaje alternativo
Estilo de montaje DSM/SMT
Cuadro de paquete Pad 8-UDFN expuesto
Temperatura de funcionamiento -40 °C ~ 85 °C
Tipo de montaje Montura de la superficie
Tipo de salida Adjustable
Envase del producto del proveedor Los requisitos de seguridad de los equipos de ensayo deberán cumplirse en todos los casos.
Válvula de entrada de tensión 2.2 V ~ 6 V
Número de resultados 1 Producción
Corriente de salida 1a
Válvula de salida 0.8 V ~ 5.5 V
Topología del regulador Adjustable en el sentido positivo
Tensión-Desplazamiento-Típico 0.5V @ 1A
Número de reguladores 1 Regulador
Número de tiempo de ejecución 1.1A
Pd-Disposición de energía 1700 mW
Temperatura máxima de funcionamiento + 85 C
Rango de temperatura de funcionamiento - 40 ° C.
Válvula de salida 1 V a 5 V
El valor de la tensión de entrada será el valor de la tensión de entrada. 6 V
Corriente de salida 1 A
Válvula de entrada de tensión 2.2 V
Regulación de la carga 0.5 %
La precisión de la regulación del voltaje 2 por ciento
Cuadro de paquete Se aplicará el método siguiente:
Válvula de descenso de tensión 700 mV
Reglamento de líneas 0.01 %/V
Rechazo de la corriente de alimentación por ondas (PSRR) 65 dB

Descripciones

Regulador de tensión lineal IC ajustable positivo 1 salida 0,8 V ~ 5,5 V 1A U-DFN3030-8 (tipo E)
El regulador LDO Pos 1V a 5V 1A de 8 pines DFN EP T/R
Reguladores de voltaje LDO de 1 V a 5,0 V ADJ 1A 150mV 300mA 70uA
