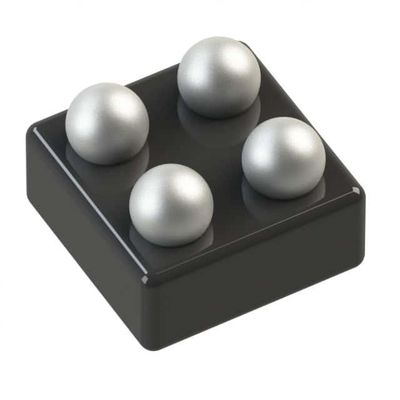

ADP160ACBZ-3.3-R7 IC REG LINEAR 3.3V 150MA 4WLCSP Dispositivos analógicos Inc.

Descripción general

Los reguladores ADP160/ADP161/ADP162/ADP163 son reguladores lineales de corriente quiescente ultrabaja, baja caída, que operan de 2,2 V a 5,5 V y proporcionan hasta 150 mA de corriente de salida.
El voltaje de caída de 195 mV a una carga de 150 mA mejora la eficiencia y permite el funcionamiento en un amplio rango de voltaje de entrada.
Los ADP16x están diseñados específicamente para un funcionamiento estable con un pequeño 1 μF ± 30% de entrada y salida de condensadores cerámicos para cumplir con los requisitos de alto rendimiento, espacio limitado
las aplicaciones.
El ADP160 está disponible en 15 opciones de voltaje de salida fijo, que van desde 1.2 V hasta 4.2 V.El ADP160/ADP161 también incluye una resistencia conmutada para descargar la salida automáticamente cuando el LDO está desactivadoEl ADP162 es idéntico al ADP160 pero no incluye la función de descarga de salida.

Características

Corriente de quiescencia ultrabaja
El coeficiente intelectual = 560 nA con carga de 0 μA
El coeficiente intelectual = 860 nA con una carga de 1 μA
Estable con condensadores de entrada y salida cerámicos de 1 μF
Corriente de salida máxima: 150 mA
Rango de voltaje de entrada: de 2,2 V a 5,5 V
Baja corriente de apagado: < 50 nA típico
Voltado de baja salida: 195 mV a una carga de 150 mA
Precisión inicial: ± 1%
Precisión sobre la línea, la carga y la temperatura: ±3,5%
15 opciones de tensión de salida fija: de 1,2 V a 4,2 V
Disponible salida ajustable
Rendimiento PSRR de 72 dB a 100 Hz
Protección contra el límite de corriente y sobrecarga térmica
Habilitar el control lógico
Resistencia de descarga de salida integrada
Paquete TSOT de 5 conductores
Cuatro bolas, con ancho de 0,5 mm WLCSP

Las aplicaciones
Teléfonos móviles
Aparatos fotográficos digitales y aparatos de audio
Equipo portátil y de batería
Reglamentación posterior de corriente continua a corriente continua
Dispositivos médicos portátiles
