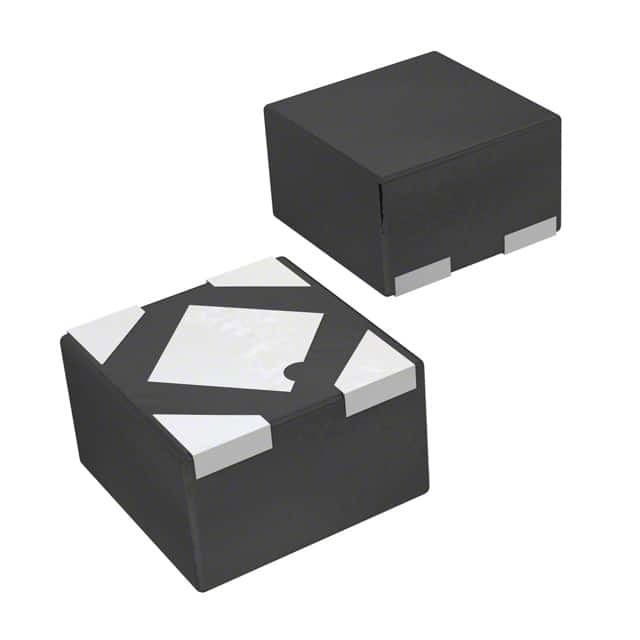

MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN Tecnología de microchip

  • MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN Microchip Technology
Nombre de la marca Microchip Technology
Número de modelo MIC5504-3.3YMT-TR
Cantidad de orden mínima 1
Precio Based on current price
Detalles de empaquetado caja antiestática del bolso y de cartón
Tiempo de entrega Entre 3 y 5 días hábiles
Condiciones de pago T/T
Capacidad de la fuente En stock

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Configuración de salida Positivo Tipo de salida Fijado
Número de reguladores 1 Voltaje - entrado (máximo) 5.5V
Voltaje - salida (minuto/fijado) 3.3V Voltaje - salida (máxima) -
Caída de voltaje (máx.) 0.38V @ 300mA Actual - salida 300mA
Actual - quieto (índice de inteligencia) µA 55 Actual - fuente (máxima) µA 65
PSRR 60dB (1kHz) Características del control Permita
Características de protección Sobre corriente, sobre temperatura Temperatura de funcionamiento -40°C ~ 125°C
Tipo de montaje Montura de la superficie Envase / estuche 4-UDFN expuso el cojín
Paquete de dispositivos del proveedor 4-TDFN (1x1)
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
Part Number Description
MIC5504-3.3YMT-TR IC REG LINEAR 3.3V 300MA 4TDFN
MIC5504-1.8YMT-TR IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-3.3YMT-TZ IC REG LINEAR 3.3V 300MA 4TDFN
MIC5524-3.3YMT-TZ IC REG LINEAR 3.3V 500MA 4TDFN
MIC5504-2.2YMT-TR IC REG LINEAR 2.2V 300MA 4TDFN
MIC5501-3.0YMT-TZ IC REG LINEAR 3V 300MA 4TDFN
MIC5504-1.2YMT-TR IC REG LINEAR 1.2V 300MA 4TDFN
MIC5501-3.0YMT-TR IC REG LINEAR 3V 300MA 4TDFN
MIC5502-2.8YMT-TR IC REG LINEAR 2.8V 300MA 4TDFN
MIC5502-2.8YMT-TZ IC REG LINEAR 2.8V 300MA 4TDFN
MIC5503-1.8YMT-TR IC REG LINEAR 1.8V 300MA 4TDFN
MIC5503-1.8YMT-TZ IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-1.2YMT-TZ IC REG LINEAR 1.2V 300MA 4TDFN
MIC5504-1.8YMT-TZ IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-2.8YMT-TZ IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-TZ IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-TZ IC REG LINEAR 3.1V 300MA 4TDFN
MIC5504-2.2YMT-TZ IC REG LINEAR 2.2V 300MA 4TDFN
MIC5504-2.8YMT-TR IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-TR IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-TR IC REG LINEAR 3.1V 300MA 4TDFN
MIC5524-1.2YMT-TZ IC REG LINEAR 1.2V 500MA 4TDFN
MIC5524-1.8YMT-TZ IC REG LINEAR 1.8V 500MA 4TDFN
MIC5524-2.8YMT-TZ IC REG LINEAR 2.8V 500MA 4TDFN
MIC5524-3.0YMT-TZ IC REG LINEAR 3V 500MA 4TDFN
MIC5524-1.2YMT-T5 IC REG LINEAR 1.2V 500MA 4TDFN
MIC5524-1.8YMT-T5 IC REG LINEAR 1.8V 500MA 4TDFN
MIC5524-2.8YMT-T5 IC REG LINEAR 2.8V 500MA 4TDFN
MIC5524-3.0YMT-T5 IC REG LINEAR 3V 500MA 4TDFN
MIC5524-3.3YMT-T5 IC REG LINEAR 3.3V 500MA 4TDFN
MIC5501-3.0YMT-T5 IC REG LINEAR 3V 300MA 4TDFN
MIC5502-2.8YMT-T5 IC REG LINEAR 2.8V 300MA 4TDFN
MIC5503-1.8YMT-T5 IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-1.2YMT-T5 IC REG LINEAR 1.2V 300MA 4TDFN
MIC5504-1.8YMT-T5 IC REG LINEAR 1.8V 300MA 4TDFN
MIC5504-2.2YMT-T5 IC REG LINEAR 2.2V 300MA 4TDFN
MIC5504-2.8YMT-T5 IC REG LINEAR 2.8V 300MA 4TDFN
MIC5504-3.0YMT-T5 IC REG LINEAR 3V 300MA 4TDFN
MIC5504-3.1YMT-T5 IC REG LINEAR 3.1V 300MA 4TDFN
MIC5504-3.3YMT-T5 IC REG LINEAR 3.3V 300MA 4TDFN
MIC5504-1.0YMT-TR IC REG LINEAR 1.0V 300MA 4TDFN
Deja un mensaje
Part Number Description
Descripción de producto

Detalles del producto

[El micrel]

Descripción general

El MIC5501/2/3/4 es un LDO avanzado de uso general ideal para alimentar dispositivos portátiles de uso general.La familia de productos MIC5501/2/3/4 proporciona un LDO de 300mA de alto rendimiento en un paquete de 1 mm × 1 mm ultrapequeñoLos MIC5502 y MIC5504 LDO incluyen una función de descarga automática en la salida que se activa cuando el pin de activación está bajo.El MIC5503 y el MIC5504 tienen una resistencia interna de tira hacia abajo en el pin de activación que desactiva la salida cuando el pin de activación se deja flotandoEsto es ideal para aplicaciones donde la señal de control está flotando durante el arranque del procesador.

Características

• Rango de voltaje de entrada: 2,5 V a 5,5 V
• Voltajes de salida fijos de 1,0 V a 3,3 V
• Corriente de salida garantizada de 300 mA
• Alta precisión de salida (± 2%)
• Baja corriente de quiescencia: 38 μA
• Estable con condensadores de salida cerámicos de 1μF
• Baja tensión de salida: 160mV @ 300mA
• Circuito de descarga de salida: MIC5502, MIC5504
• Actividad interna para bajar: MIC5503, MIC5504
• Protección contra apagones térmicos y límites de corriente
• Paquete DFN delgado de 4 conductores de 1,0 mm × 1,0 mm
• MIC5504 paquete SOT23 de 5 pines

Aplicaciones

• Los teléfonos inteligentes
• DSC, GPS, PMP y PDA
• Dispositivos médicos
• Electrónica portátil
• Sistemas de 5 V

Especificaciones

Atributo Valor del atributo
Fabricante Tecnología de microchips
Categoría de productos Reguladores de tensión lineal
Serie -
Embalaje Embalaje alternativo de cinta y bobina (TR)
Estilo de montaje DSM/SMT
Cuadro de paquete Pad expuesto 4-UDFN
Temperatura de funcionamiento -40 °C ~ 125 °C
Tipo de montaje Montura de la superficie
Tipo de salida Está fijo.
Envase del producto del proveedor 4-TDFN (1x1)
Válvula de entrada de tensión Con una tensión de hasta 5,5 V
Número de resultados 1 Producción
Corriente de salida 300 mA
Válvula de salida 3.3V
Topología del regulador Positivo fijo
Tensión-Desplazamiento-Típico 0.16V @ 300mA
Número de reguladores 1 Regulador
Número de tiempo de ejecución El valor de las emisiones
Temperatura máxima de funcionamiento + 125 C
Rango de temperatura de funcionamiento - 40 ° C.
Válvula de salida 3.3 V
El valor de la tensión de entrada será el valor de la tensión de entrada. 5.5 V
Corriente de salida 300 mA
Válvula de entrada de tensión 2.5 V
Regulación de la carga 40 mV
Parte-#-Alias MIC5504-3.3YMT TR
Cuadro de paquete El TDFN-4
Válvula de descenso de tensión 160 mV
Reglamento de líneas 0.3 %/V
Rechazo de la corriente de alimentación por ondas (PSRR) 60 dB

Descripciones

El regulador LDO Pos 3.3V 0.3A de 4 pines TDFN EP T/R
Los reguladores de voltaje LDO únicos de 300 mA LDO
