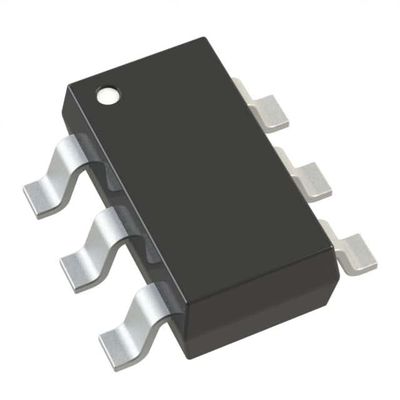

ADP3300ARTZ-3.3RL7 IC REG LINEAR 3.3V 50MA SOT23-6 Dispositivos analógicos Inc.

Descripción general

El ADP3300 es un miembro de la familia ADP330x de reguladores de voltaje anyCAP de baja precisión.Su diseño patentado requiere sólo un 0condensador de salida de.47 μF para estabilidad. Este dispositivo es estable con cualquier condensador, independientemente de su valor ESR (resistencia en serie equivalente),incluidos los tipos cerámicos (MLCC) para aplicaciones de espacio limitadoEl ADP3300 alcanza una precisión excepcional de ± 0,8% a temperatura ambiente y ± 1,4% de precisión general sobre las variaciones de temperatura, línea y carga.El voltaje de salida del ADP3300 es de sólo 80 mV (típico) a 50 mA.
El ADP3300 funciona con un amplio rango de voltaje de entrada de 3,0 V a 12 V y proporciona una corriente de carga superior a 50 mA.Cuenta con una señal de error que indica cuando el dispositivo está a punto de perder la regulación o cuando se activa el cortocircuito o la protección contra la sobrecarga térmicaLa familia ADP330x anyCAP LDO ofrece una amplia gama de voltajes de salida y niveles de corriente de salida de 50 mA a 200 mA:
ADP3301 (100 mA)
ADP3303 (200 mA)

Características
Alta precisión sobre línea y carga: ±0,8% @ 25°C, ±1,4% sobre temperatura
Tensión de salida ultrabaja: 80 mV Típico @ 50 mA
Requiere sólo CO = 0,47 μF para la estabilidad
anyCAP = estable con todos los tipos de condensadores (incluido el MLCC)
Limitación de corriente y térmica
Bajo ruido
Detector de abandono
Corriente de apagado baja: 1 μA
3Rango de alimentación de 0 a 12 V
¥40°C a +85°C Rango de temperatura ambiente
Varias opciones de voltaje fijo
Envases de SOT-23 de 6 plomo muy pequeños
Regulación excelente de las líneas y de la carga

Las aplicaciones
Teléfonos celulares
Computadoras portátiles y de palmtop
Sistemas alimentados por batería
Los reguladores PCMCIA
Escáneres de códigos de barras
Cámaras de vídeo
