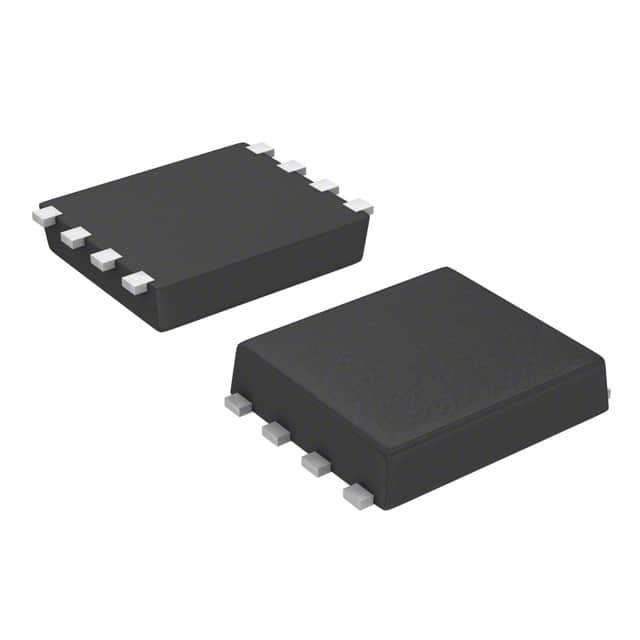

S-1133B00-I8T1U IC REG LIN POS ADJ 300MA SNT8A ABLIC Inc. Las operaciones de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios de los servicios.

La serie S-1133 es un regulador de voltaje positivo con un bajo voltaje de salida, alta precisión de voltaje de salida y bajo consumo de corriente (300 mA de corriente de salida) desarrollado sobre la base de la tecnología CMOS.Se puede utilizar un condensador cerámico de 1 μFFunciona con un bajo consumo de corriente de 60 μA. The S-1133 Series includes an overcurrent protection circuit that prevents the output current from exceeding the current capacitance of the output transistor and a thermal shutdown circuit that prevents damage due to overheatingAdemás de los tipos en los que el voltaje de salida se establece dentro del IC, se añade a una línea un tipo para el cual el voltaje de salida se puede establecer a través de una resistencia externa (serie S-1133x00).Los paquetes SOT-89-5 y SNT-8A súper pequeños realizan montaje de alta densidadEsto, además del bajo consumo de corriente, hace que la serie S-1133 sea ideal para dispositivos móviles.

■ Características

• Tensión de salida: de 1,2 a 6,0 V, seleccionable en pasos de 0,1 V.
• Configuración de la tensión a través de una resistencia externa: seleccionable de 1,8 a 8,2 V (S-1133B00/S-1133A00)
• Rango de tensión de entrada: 2,0 a 10 V
• Tensión de salida de alta precisión: ±1,0% de precisión (producto de salida de 1,2 a 1,4 V: ±15 mV de precisión)
• Baja tensión de salida: 130 mV típico (3.0 V producto de salida, IOUT = 100 mA)
• Bajo consumo de corriente: durante el funcionamiento: 60 μA típico, 90 μA máximo.
Durante el apagado: 0,1 μA típico, 1,0 μA máximo.
• Corriente de salida: es posible una salida de 300 mA (a VIN ≥ VOUT ((S) + 1,0 V) * 1
• Se puede utilizar un condensador de baja ESR: se puede utilizar un condensador cerámico de 1,0 μF o más para los condensadores de entrada y salida.
(Un condensador cerámico de 2,2 μF o más puede utilizarse para productos cuyo voltaje de salida sea de 1,7 V o menos.)
• Alto rechazo de ondulación: 70 dB típico (a 1,0 kHz, VOUT = 1,2 V)
• Circuito de protección de sobrecorriente incorporado: se puede restringir la sobrecorriente del transistor de salida.
• Circuito de apagado térmico incorporado: evita daños por sobrecalentamiento.
• Circuito ON/OFF incorporado: garantiza una larga duración de la batería.
• Paquete pequeño: SOT-89-5, SNT-8A
• Productos sin plomo

■ Aplicaciones

• Fuente de alimentación para dispositivos alimentados por baterías
• Fuente de alimentación para dispositivos de comunicación
• Suministro de energía para electrodomésticos
