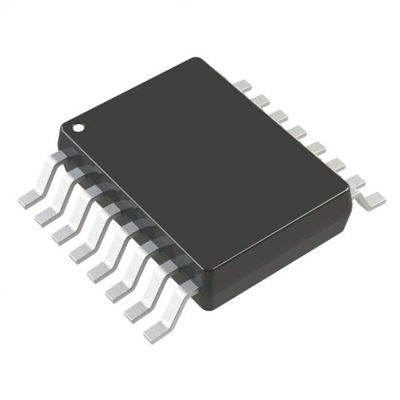

LT3022EMSE-1.2#TRPBF IC REG LINEAR 1.2V 1A 16MSOP Dispositivos analógicos Inc.

Descripción

El LT®3022 es un regulador lineal de voltaje de salida muy bajo (VLDOTM) que opera desde fuentes de entrada únicas hasta 0,9V. El dispositivo suministra corriente de salida de 1A con un voltaje de salida típico de 145mV.El LT3022 es ideal para aplicaciones de baja tensión de entrada a baja tensión de salidaEl regulador optimiza la estabilidad y la respuesta transitoria con condensadores de salida cerámicos de baja ESR tan pequeños como 10μF.Otras características del LT3022 incluyen 0.05% de regulación de línea típica y 0,05% de regulación de carga típica. En el apagado, la corriente quiescente generalmente cae a 7.5 μA. El circuito de protección interna incluye protección de batería inversa,limitación de corriente, limitante térmico con histeresis y protección contra corriente inversa.

Características

■ Rango de VIN: de 0,9 a 10 V
■ Tensión de salida: 145 mV Típica
■ Corriente de salida: 1A
■ Salida ajustable (VREF = VOUT ((MIN) = 200mV)
■ Voltajes de salida fijos: 1,2 V, 1,5 V, 1,8 V
■ Estable con baja ESR, condensadores de salida cerámicos (mínimo 10 μF)
■ 0,05% Regulación de la carga típica de 1mA a 1A
■ Corriente de quiescencia: 400 μA
■ 7.5 μA corriente quiescente típica en apagado
■ Protección del límite de corriente
■ Protección de la batería inversa sin corriente inversa
■ Limitación térmica mediante histeresis
■ 16 plomo (5 mm × 3 mm) DFN y paquetes MSOP

Las aplicaciones

■ Reguladores lineales de alta eficiencia
■ Sistemas alimentados por baterías
■ Materiales lógicos
■ Regulador de postes para el cambio de suministro
■ Modems inalámbricos
■ Suministros básicos de FPGA
