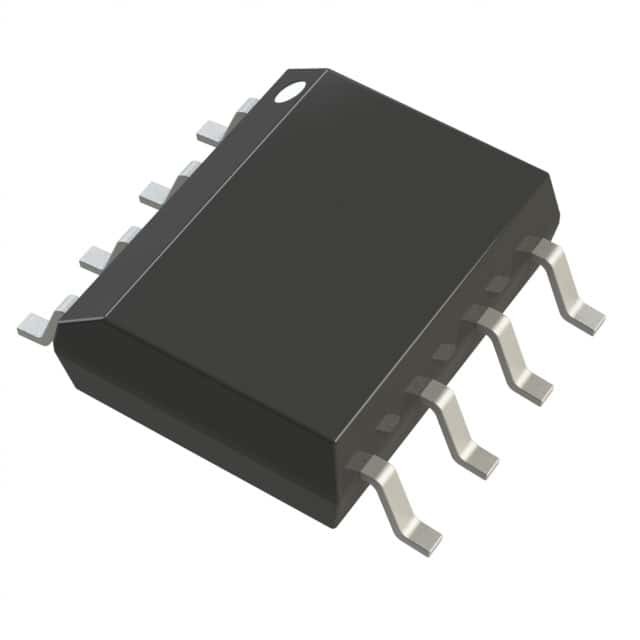

ADP7142ARDZ-5.0-R7 IC REG LINEAR 5V 200MA 8SOIC Dispositivos analógicos Inc.

Descripción general

El ADP7104 es un regulador lineal CMOS de baja caída que opera desde 3,3 V hasta 20 V y proporciona hasta 500 mA de corriente de salida.Este LDO de alta tensión de entrada es ideal para la regulación de circuitos analógicos y de señales mixtas de alto rendimiento que operan de 19 V a 1Utilizando una arquitectura patentada avanzada, proporciona alto rechazo de la fuente de alimentación, bajo ruido,y consigue una excelente respuesta transitorio de línea y carga con sólo un pequeño condensador de salida cerámico de 1 μF.

Características

Rango de voltaje de entrada: de 3,3 V a 20 V
Corriente de salida máxima: 500 mA
Bajo ruido: 15 μV rms para las versiones de salida fija
El rendimiento PSRR de 60 dB a 10 kHz, VOUT = 3,3 V
Protección contra corriente inversa
Válvula de descenso baja: 350 mV a 500 mA
Precisión inicial: ±0,8%
Precisión sobre la línea, la carga y la temperatura: -2%/+1%
Baja corriente de quiescencia (VIN = 5 V), IGND = 900 μA con carga de 500 mA
Baja corriente de apagado: < 40 μA a VIN = 12 V, estable con una corriente baja
Condensador de salida cerámico de 1 μF
7 opciones de voltaje de salida fijo: 1,5 V, 1,8 V, 2,5 V, 3 V, 3,3 V,
5 V y 9 V
Puesta en marcha ajustable de 1,22 V a VIN − VDO
Limites de corriente de retroceso y protección contra sobrecarga térmica
Precisión UVLO programable por el usuario/habilitada
Indicador de buena potencia
Paquetes LFCSP y SOIC de 8 conductos

Las aplicaciones

Regulación para aplicaciones sensibles al ruido: circuitos ADC, DAC,
amplificadores de precisión, osciladores de alta frecuencia, relojes,
y PLL
Comunicaciones e infraestructuras
Servicios médicos y de salud
Industria y instrumentación
