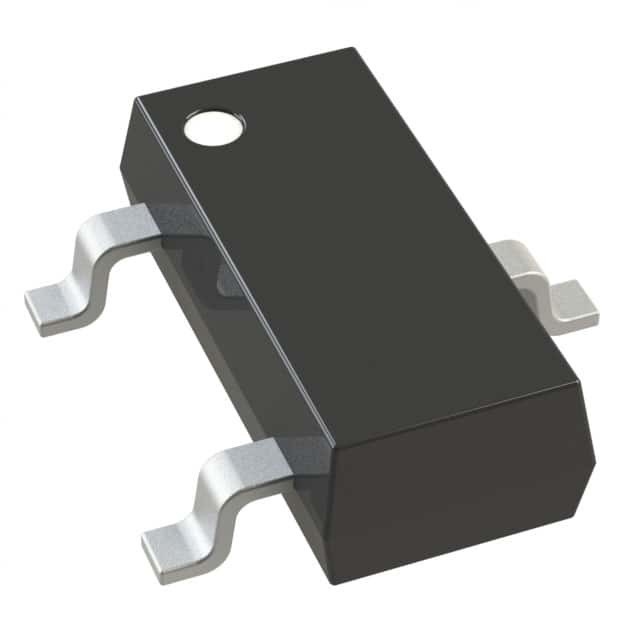

MCP1700T-3302E/TT IC REG LINEAR 3.3V 250MA SOT23-3 Tecnología de microchip
| Nombre de la marca | Microchip Technology |
|---|---|
| Número de modelo | MCP1700T-3302E/TT |
| Cantidad de orden mínima | 1 |
| Precio | Based on current price |
| Detalles de empaquetado | caja antiestática del bolso y de cartón |
| Tiempo de entrega | Entre 3 y 5 días hábiles |
| Condiciones de pago | T/T |
| Capacidad de la fuente | En stock |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Configuración de salida | Positivo | Tipo de salida | Fijado |
|---|---|---|---|
| Número de reguladores | 1 | Voltaje - entrado (máximo) | 6V |
| Voltaje - salida (minuto/fijado) | 3.3V | Voltaje - salida (máxima) | - |
| Caída de voltaje (máx.) | 0.35V @ 250mA | Actual - salida | 250mA |
| Actual - quieto (índice de inteligencia) | µA 4 | Actual - fuente (máxima) | - |
| PSRR | 44dB (100Hz) | Características del control | - |
| Características de protección | Sobre corriente, sobre temperatura, cortocircuito | Temperatura de funcionamiento | -40°C ~ 125°C |
| Tipo de montaje | Montura de la superficie | Envase / estuche | TO-236-3, SC-59, SOT-23-3 |
| Paquete de dispositivos del proveedor | SOT-23-3 |
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
| Part Number | Description | |
|---|---|---|
| MCP1700T-3302E/TT | IC REG LINEAR 3.3V 250MA SOT23-3 | |
| MCP1700T-3002E/TT | IC REG LINEAR 3V 250MA SOT23-3 | |
| MCP1700T-2802E/TT | IC REG LINEAR 2.8V 250MA SOT23-3 | |
| MCP1700T-1802E/TT | IC REG LINEAR 1.8V 200MA SOT23-3 | |
| MCP1700T-1202E/TT | IC REG LINEAR 1.2V 200MA SOT23-3 | |
| MCP1700T-3602E/TT | IC REG LINEAR 3.6V 250MA SOT23-3 | |
| MCP1700T-2002E/TT | IC REG LINEAR 2V 200MA SOT23-3 | |
| TC595002ECBTR | IC REG LINEAR -5V 100MA SOT23-3 | |
| MCP1700T-1502E/TT | IC REG LINEAR 1.5V 200MA SOT23-3 | |
| MCP1700T-3102E/TT | IC REG LINEAR 3.1V 250MA SOT23-3 | |
| MCP1700T-3502E/TT | IC REG LINEAR 3.5V 250MA SOT23-3 | |
| MCP1700T-2302E/TT | IC REG LINEAR 2.3V 200MA SOT23-3 | |
| TC593002ECBTR | IC REG LINEAR -3V 80MA SOT23-3 | |
| MCP1811AT-012/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1700T-2502E/TT | IC REG LINEAR 2.5V 250MA SOT23-3 | |
| MCP1812AT-012/TT | IC REG LINEAR 1.2V 300MA SOT23-3 | |
| MCP1700T-5002E/TT | IC REG LINEAR 5V 250MA SOT23-3 | |
| MCP1799T-5002H/TT | IC REG LINEAR 5V 80MA SOT23-3 | |
| MCP1799T-3302H/TT | IC REG LINEAR 3.3V 80MA SOT23-3 | |
| MCP1700T-2202E/TT | IC REG LINEAR 2.2V 200MA SOT23-3 | |
| MCP1700T-2702E/TT | IC REG LINEAR 2.7V 250MA SOT23-3 | |
| MCP1700T-2102E/TT | IC REG LINEAR 2.1V 200MA SOT23-3 | |
| MCP1700T-2402E/TT | IC REG LINEAR 2.4V 200MA SOT23-3 | |
| MCP1700T-2602E/TT | IC REG LINEAR 2.6V 250MA SOT23-3 | |
| MCP1700T-2902E/TT | IC REG LINEAR 2.9V 250MA SOT23-3 | |
| MCP1700T-4002E/TT | IC REG LINEAR 4V 250MA SOT23-3 | |
| MCP1700T-2301E/TT | IC REG LINEAR 2.3V 200MA SOT23-3 | |
| MCP1700T-1802E/TTVAO | IC REG LINEAR 1.8V 200MA SOT23-3 | |
| MCP1700T-3302E/TTVAO | IC REG LINEAR 3.3V 250MA SOT23-3 | |
| MCP1799T-5002H/TTVAO | IC REG LINEAR 5V 80MA SOT23-3 | |
| MCP1799T-3302H/TTVAO | IC REG LINEAR 3.3V 80MA SOT23-3 | |
| MCP1810T-12I/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1810T-15I/TT | IC REG LINEAR 1.5V 150MA SOT23-3 | |
| MCP1810T-18I/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1810T-20I/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1810T-25I/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1810T-30I/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1810T-33I/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1810T-35I/TT | IC REG LINEAR 3.5V 150MA SOT23-3 | |
| MCP1811AT-010/TT | IC REG LINEAR 1V 150MA SOT23-3 | |
| MCP1811AT-018/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1811AT-020/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1811AT-025/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1811AT-028/TT | IC REG LINEAR 2.8V 150MA SOT23-3 | |
| MCP1811AT-030/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1811AT-033/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1811AT-040/TT | IC REG LINEAR 4V 150MA SOT23-3 | |
| MCP1811BT-010/TT | IC REG LINEAR 1V 150MA SOT23-3 | |
| MCP1811BT-012/TT | IC REG LINEAR 1.2V 150MA SOT23-3 | |
| MCP1811BT-018/TT | IC REG LINEAR 1.8V 150MA SOT23-3 | |
| MCP1811BT-020/TT | IC REG LINEAR 2V 150MA SOT23-3 | |
| MCP1811BT-025/TT | IC REG LINEAR 2.5V 150MA SOT23-3 | |
| MCP1811BT-028/TT | IC REG LINEAR 2.8V 150MA SOT23-3 | |
| MCP1811BT-030/TT | IC REG LINEAR 3V 150MA SOT23-3 | |
| MCP1811BT-033/TT | IC REG LINEAR 3.3V 150MA SOT23-3 | |
| MCP1811BT-040/TT | IC REG LINEAR 4V 150MA SOT23-3 | |
| MCP1812AT-010/TT | IC REG LINEAR 1V 300MA SOT23-3 | |
| MCP1812AT-018/TT | IC REG LINEAR 1.8V 300MA SOT23-3 | |
| MCP1812AT-020/TT | IC REG LINEAR 2V 300MA SOT23-3 | |
| MCP1812AT-025/TT | IC REG LINEAR 2.5V 300MA SOT23-3 | |
| MCP1812AT-028/TT | IC REG LINEAR 2.8V 300MA SOT23-3 | |
| MCP1812AT-030/TT | IC REG LINEAR 3V 300MA SOT23-3 | |
| MCP1812AT-033/TT | IC REG LINEAR 3.3V 300MA SOT23-3 | |
| MCP1812AT-040/TT | IC REG LINEAR 4V 300MA SOT23-3 | |
| MCP1812BT-010/TT | IC REG LINEAR 1V 300MA SOT23-3 | |
| MCP1812BT-012/TT | IC REG LINEAR 1.2V 300MA SOT23-3 | |
| MCP1812BT-018/TT | IC REG LINEAR 1.8V 300MA SOT23-3 | |
| MCP1812BT-020/TT | IC REG LINEAR 2V 300MA SOT23-3 | |
| MCP1812BT-025/TT | IC REG LINEAR 2.5V 300MA SOT23-3 | |
| MCP1812BT-028/TT | IC REG LINEAR 2.8V 300MA SOT23-3 | |
| MCP1812BT-030/TT | IC REG LINEAR 3V 300MA SOT23-3 | |
| MCP1812BT-033/TT | IC REG LINEAR 3.3V 300MA SOT23-3 | |
| MCP1812BT-040/TT | IC REG LINEAR 4V 300MA SOT23-3 | |
| MCP1810T-36I/TT | IC REG LINEAR 150MA SOT23 |
Descripción de producto
Detalles del producto
Descripción general
El MCP1700 es una familia de reguladores de voltaje CMOS de baja caída (LDO) que pueden entregar hasta 250 mA de corriente mientras consumen solo 1.6 μA de corriente quiescente (típica).El rango de funcionamiento de entrada se especifica desde 2.3V a 6.0V, lo que lo convierte en una opción ideal para aplicaciones con dos y tres pilas primarias alimentadas por baterías, así como aplicaciones con una sola pila de iones de litio.
Características
• 1.6 μA corriente quiescente típica• Rango de tensión de entrada de funcionamiento: 2,3 V a 6,0 V
• Rango de tensión de salida: 1,2 V a 5,0 V
• Corriente de salida de 250 mA para tensiones de salida ≥ 2,5 V
• Corriente de salida de 200 mA para tensiones de salida < 2,5 V
• Tensión de baja descarga (LDO)
- 178 mV típico @ 250 mA para VOUT = 2.8V
• 0,4% Tolerancia típica de la tensión de salida
• Opciones de voltaje de salida estándar:
- 1,2 V, 1,8 V, 2,5 V, 3,0 V, 3,3 V, 5,0 V
• Estable con condensador de salida cerámico de 1,0 μF
• Protección contra cortocircuito
• Protección contra el exceso de temperatura
Aplicaciones
• Dispositivos que funcionan con baterías• Circuitos de alarma con batería
• Detectores de humo
• Detectores de CO2
• Pagers y teléfonos celulares
• Baterías inteligentes
• Válvula de referencia de baja tensión de corriente quiescente
• Los PDA
• Las cámaras digitales
• Potencia del microcontrolador
Especificaciones
| Atributo | Valor del atributo |
|---|---|
| Fabricante | Tecnología de microchips |
| Categoría de productos | Reguladores de tensión lineal |
| Serie | - |
| Embalaje | Embalaje alternativo |
| Unidad de peso | 0.050717 onzas |
| Estilo de montaje | DSM/SMT |
| Cuadro de paquete | TO-236-3, SC-59, SOT-23-3 y otros |
| Temperatura de funcionamiento | -40 °C ~ 125 °C |
| Tipo de montaje | Montura de la superficie |
| Tipo de salida | Está fijo. |
| Envase del producto del proveedor | El SOT-23-3 |
| Válvula de entrada de tensión | Con una tensión de hasta 6 V |
| Número de resultados | 1 Producción |
| Corriente de salida | 250 mA |
| Válvula de salida | 3.3V |
| Topología del regulador | Positivo fijo |
| Tensión-Desplazamiento-Típico | 0.178V @ 250 mA |
| Número de reguladores | 1 Regulador |
| Número de tiempo de ejecución | - |
| Pd-Disposición de energía | 0.3696 W |
| Temperatura máxima de funcionamiento | + 125 C |
| Rango de temperatura de funcionamiento | - 40 ° C. |
| Válvula de salida | 3.3 V |
| El valor de la tensión de entrada será el valor de la tensión de entrada. | 6 V |
| Corriente de salida | 250 mA |
| Válvula de entrada de tensión | + 2.3 V |
| Regulación de la carga | 1 por ciento |
| La precisión de la regulación del voltaje | 3 por ciento |
| Cuadro de paquete | El SOT-23-3 |
| El valor de las emisiones de CO2 de las emisiones de CO2 de los motores de combustión renovables | 1.6 uA |
| Corriente de quiescencia | 4 uA |
| Válvula de salida | 0.178 V a 250 mA, pero no más de |
| Válvula de descenso de tensión | 350 mV |
| Reglamento de líneas | 00,75 por ciento / V |
Descripciones
Regulador de tensión lineal IC positivo fijo 1 salida 3.3V 250mA SOT-23-3
El regulador LDO Pos 3.3V 0.25A para automóviles de 3 pines SOT-23 T/R
Los reguladores de tensión LDO 250mA Adj LDO 2%
