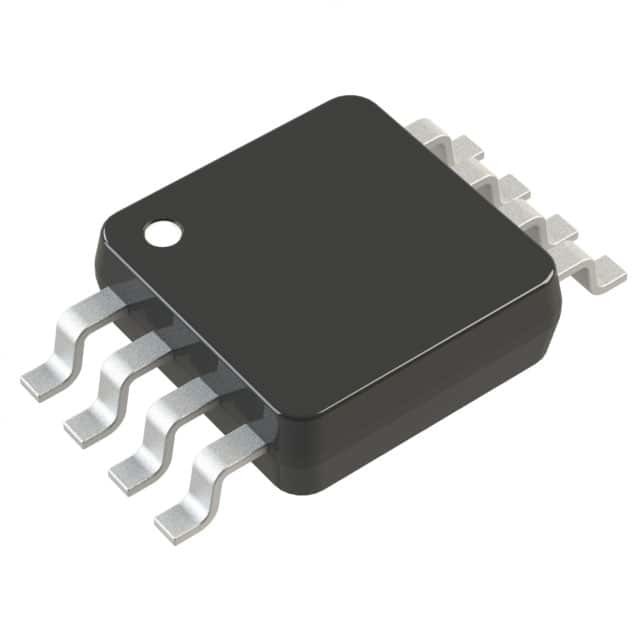

ADP1715ARMZ-R7 IC REG LIN POS ADJ 500MA 8MSOP Dispositivos analógicos Inc.

Descripción general

Los ADP170/ADP171 son reguladores lineales de baja tensión de entrada, baja corriente quiescente y baja caída (LDO) que operan desde 1,6 V hasta 3,6 V y proporcionan hasta 300 mA de corriente de salida.La baja tensión de salida de 66 mV a una carga de 300 mA mejora la eficiencia y permite el funcionamiento en un amplio rango de tensión de entradaLa baja corriente de quiescencia de 23 μA a una carga de 0 mA hace que el ADP170/ADP171 sea ideal para equipos portátiles a batería.

Características

Corriente de salida máxima: 300 mA
Rango de voltaje de entrada: de 1,6 V a 3,6 V
La corriente de quiescencia baja IGND = 23 μA con carga de 0 mA IGND = 170 μA con carga de 300 mA
Corriente de apagado baja: < 1 μA
Tensión de baja salida: 66 mV a una carga de 300 mA
La precisión del voltaje de salida: ± 1%
Hasta 31 opciones de voltaje de salida fijo disponibles de 0,8 V a 3,0 V
Variación de voltaje de salida ajustable de 0,8 V a 3,0 V (ADP171)
Precisión sobre la línea, la carga y la temperatura: ± 3%
Estable con un pequeño condensador de salida cerámico de 1 μF
Rendimiento PSRR de 70 dB a 10 kHz y 73 dB a 1 kHz
Bajo ruido: 30 μV rms a VOUT = 0,8 V
Protección contra el límite de corriente y sobrecarga térmica
Activación controlada por lógica
Paquete TSOT compacto de 5 conductos

Las aplicaciones

Teléfonos móviles
Aparatos de cámara digital y de audio
Equipo portátil y de batería
Las fuentes de DSP/FPGA/microprocesador
Después del Reglamento de CC-DC
