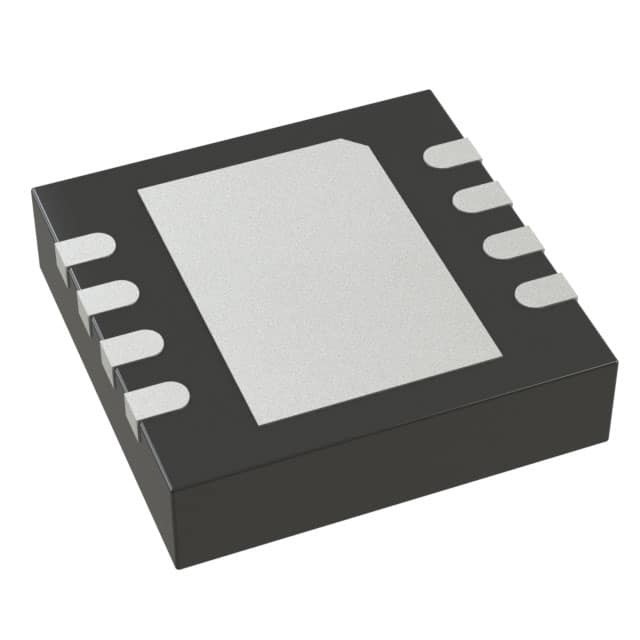

LT3014EDD#TRPBF IC REG LINEAR POS ADJ 20MA 8DFN Dispositivos analógicos Inc.

Descripción

El LT®3014 es un regulador lineal de baja descarga de alta tensión y micropower, capaz de suministrar 20mA de corriente de salida con un voltaje de descarga de 350mV.con una capacidad de transmisión superior a 50 W, la baja corriente quiescente (7μA en funcionamiento y 1μA en apagado) hace que el LT3014 sea una opción ideal.
Otras características del LT3014 incluyen la capacidad de operar con condensadores de salida muy pequeños.47μF en la salida, mientras que la mayoría de los dispositivos más antiguos requieren entre 10μF y 100μF para la estabilidadLos condensadores cerámicos pequeños se pueden utilizar sin la adición necesaria de ESR como es común con otros reguladores.protección térmica limitante y de corriente inversa.

Características

■ Amplio rango de tensión de entrada: de 3 V a 80 V
■ Baja corriente quiescente: 7 μA
■ Baja tensión de salida: 350 mV
■ Corriente de salida: 20 mA
■ LT3014HV sobrevive a las transiciones de 100 V (2 ms)
■ No se necesitan diodos de protección
■ Salida ajustable de 1,22 V a 60 V
■ Corriente quiescente de 1 μA en apagado
■ Estable con condensador de salida de 0,47 μF
■ Estabilidad con condensadores de aluminio, tántalo o cerámica
■ Protección con batería inversa
■ No hay flujo de corriente inversa de salida
■ Limitación térmica
■ Disponible en paquetes ThinSOTTM de 5 y DFN de 8 conductores

Las aplicaciones

■ Reguladores de baja corriente y alta tensión
■ Regulador para sistemas alimentados por baterías
■ Aplicaciones de telecomunicaciones
■ Aplicaciones en el sector del automóvil
