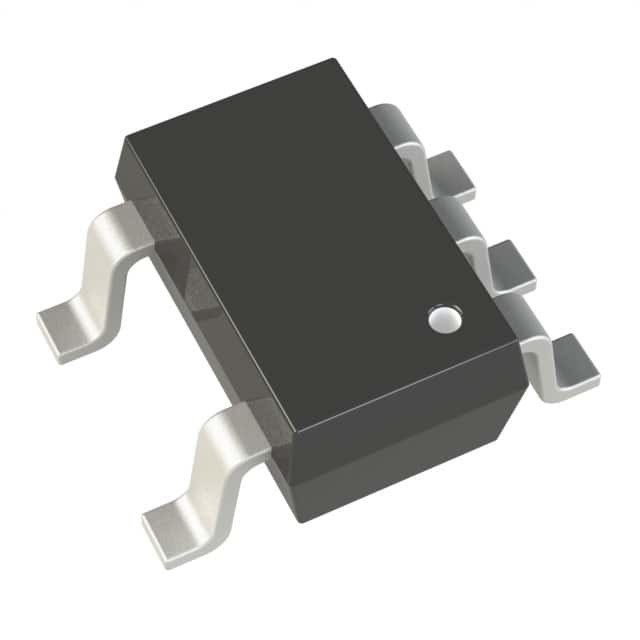

ADP121-AUJZ33R7 IC REG LINEAR 3.3V 150MA TSOT5 Dispositivos analógicos Inc.

Descripción general

El ADP121 es un regulador lineal de corriente quiescente, baja caída, que opera desde 2,3 V a 5,5 V y proporciona hasta 150 mA de corriente de salida.La baja tensión de salida de 135 mV a una carga de 150 mA mejora la eficiencia y permite el funcionamiento en un amplio rango de tensión de entradaLa baja corriente de quiescencia de 30 μA a plena carga hace que el ADP121 sea ideal para equipos portátiles a batería.
El ADP121 está disponible en voltajes de salida que van desde 1,2 V hasta 3,3 V. Las piezas están optimizadas para un funcionamiento estable con pequeños condensadores de salida de cerámica de 1 μF.El ADP121 ofrece un buen rendimiento transitorio con un área de tablero mínima.
La protección contra cortocircuito y los circuitos de protección contra sobrecarga térmica evitan daños en condiciones adversas.Envases WLCSP libres de halogenuros de 4 mm y utiliza la solución de huella más pequeña para satisfacer una variedad de aplicaciones portátiles.

Características

Rango de voltaje de entrada: de 2,3 V a 5,5 V
Rango de voltaje de salida: de 1,2 V a 3,3 V
Corriente de salida: 150 mA
Corriente de quiescencia baja
IGND = 11 μA con carga de 0 μA
IGND = 30 μA con una carga de 150 mA
Corriente de apagado baja: < 1 μA
Tensión de baja salida
La carga de 90 mV @ 150 mA
PSRR elevado
70 dB @ 1 kHz en VOUT = 1,2 V
70 dB @ 10 kHz en VOUT = 1,2 V
Bajo ruido: 40 μV rms a VOUT = 1,2 V
No se requiere un condensador de derivación de ruido
La precisión del voltaje de salida: ± 1%
Estable con un pequeño condensador de salida cerámico de 1 μF
Protección contra el límite de corriente y sobrecarga térmica
Activar el control lógico
Paquete TSOT de 5 conductores
Cuatro bolas con ancho de 0,4 mm WLCSP

Las aplicaciones
Teléfonos móviles
Aparatos fotográficos digitales y aparatos de audio
Equipo portátil y de batería
Reglamentación posterior de corriente continua a corriente continua
Tras la regulación
