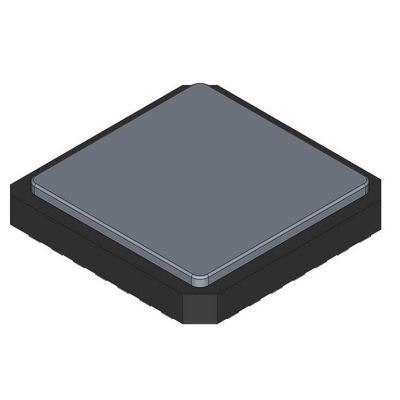

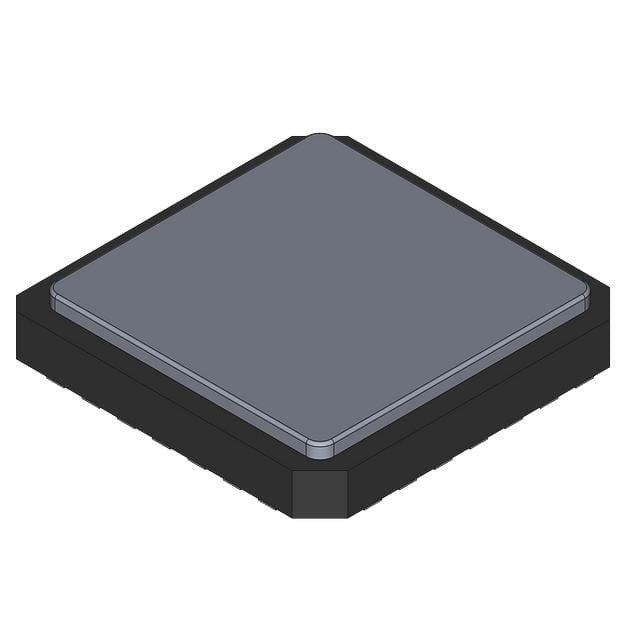

ATMEGA48P-20MMU IC MCU 8BIT 4KB FLASH 28VQFN Atmel

Resumen general

El ATmega48P/88P/168P/328P es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada AVR.el ATmega48P/88P/168P/328P alcanza rendimientos cercanos a 1 MIPS por MHz lo que permite al diseñador del sistema optimizar el consumo de energía en comparación con la velocidad de procesamiento.

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
131 Instrucciones de gran alcance La mayoría de las ejecuciones de ciclos de reloj
32 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático
– Up to 20 MIPS Throughput at 20 MHz
¢ Multiplicador de 2 ciclos en el chip
• Segmentos de memoria no volátiles de alta resistencia
4/8/16/32K bytes de memoria flash de programación automática en el sistema (ATmega48P/88P/168P/328P)
¢ 256/512/512/1K bytes EEPROM (ATmega48P/88P/168P/328P)
¢ 512/1K/1K/2K bytes SRAM interna (ATmega48P/88P/168P/328P)
¢ Ciclos de escritura/borrado: 10.000 flash/100.000 EEPROM
¢ Conservación de datos: 20 años a 85°C/100 años a 25°C (1)
Sección de código de arranque opcional con bloques independientes
Programación en el sistema por el programa de arranque en el chip
La verdadera operación de leer mientras se escribe
El bloqueo de programación para la seguridad del software
• Características periféricas
Dos temporizadores de 8 bits con prescaler y modo de comparación separados
Un temporizador/contador de 16 bits con prescaler separado, modo de comparación y modo de captura
Contador en tiempo real con oscilador separado
Seis canales PWM
️ ADC de 8 canales de 10 bits en paquetes TQFP y QFN/MLF
ADC de 10 bits de 6 canales en el paquete PDIP
Medición de la temperatura
¢ Programable en serie USART
Interfaz serie SPI maestro/esclavo
Interfaz serie de dos cables orientada a bytes (compatible con Philips I2C)
¢ Temporizador de vigilancia programable con oscilador separado en el chip
Comparador analógico en el chip
Interrumpir y despertar al cambio de alfiler
• Características especiales del microcontrolador
¢ Reinicio de encendido y detección de apagado programable
 Oscilador calibrado interno
Fuentes de interrupción externas e internas
Seis modos de sueño: parado, reducción de ruido ADC, ahorro de energía, apagado, espera y espera prolongada
• E/S y paquetes
23 líneas de E/S programables
¢ PDIP de 28 pines, TQFP de 32 conductos, QFN/MLF de 28 placas y QFN/MLF de 32 placas
• Tensión de funcionamiento:
¥ 1,8 - 5,5 V para el ATmega48P/88P/168PV
¥ 2,7 - 5,5 V para el ATmega48P/88P/168P
¥ 1,8 - 5,5 V para el ATmega328P
• Rango de temperatura:
-40 °C a 85 °C
• Grado de velocidad:
¢ ATmega48P/88P/168PV: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
¢ ATmega48P/88P/168P: 0 - 10 MHz @ 2.7 - 5.5V, 0 - 20 MHz @ 4.5 - 5.5V
¢ ATmega328P: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
• Bajo consumo de energía a 1 MHz, 1,8 V, 25°C para ATmega48P/88P/168P:
Modo activo: 0,3 mA
¢ Modo de apagado: 0,1 μA
¢ Modo de ahorro de energía: 0,8 μA (incluyendo 32 kHz RTC)
