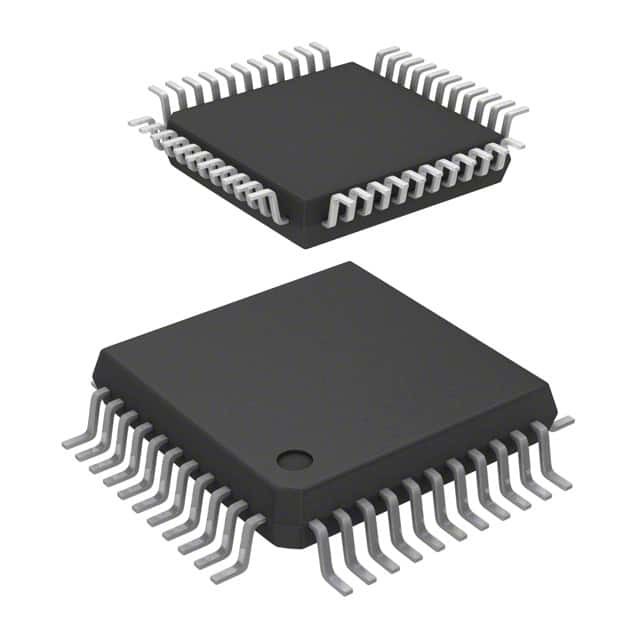

FLASH 44LQFP STMicroelectronics de la unidad 8BIT 64KB del microcontrolador de STM8S207S8T6C MCU

Descripción

La línea microcontroladores de 8 bits del funcionamiento de STM8S20xxx ofrece de 32 a 128 memoria de destello del programa de los kilobytes. Se refieren como dispositivos de alta densidad en el manual.N-POS=30 de referencia de la familia del microcontrolador de STM8S.

Características

■Base
– FCPU máximo: hasta 24 megaciclos, estados de 0 esperas @
≤ del fCPU 16 megaciclos
– Base avanzada STM8 con Harvard
tubería de la arquitectura y de 3 etapas
– Sistema de instrucción extendida
– 20 MIPS máximas @ 24 megaciclos
■Memorias
– Programa: hasta 128 kilobytes de destello; datos
retención 20 años en el °C 55 después de 10 kcycles
– Datos: hasta 2 datos verdaderos EEPROM de los kilobytes;
resistencia 300 kcycles
– RAM: hasta 6 kilobytes
■Gestión del reloj, del reset y de fuente
– voltaje de funcionamiento de 2,95 a 5,5 V
– Oscilador cristalino del resonador de la energía baja
– Entrada de reloj externa
– Interno, usuario-trimmable 16 megaciclo RC
– Energía baja interna 128 kilociclo RC
– Sistema de seguridad del reloj con el monitor del reloj
– Espera, activo-alto, y modos de la energía baja del alto
– Los relojes periféricos apagaron individualmente
– Consumo permanentemente activo, bajo
poder-en y del poder-abajo reset
■Gestión de interrupción
– Regulador de interrupción jerarquizado con 32
interrupciones
– Hasta 37 interrupciones externas en 6 vectores
■Contadores de tiempo
– contadores de tiempo de fines generales de 16 bits 2x, con 2+3
Canales de CAPCOM (IC, OC o PWM)
– Contador de tiempo del control avanzado: de 16 bits, 4 CAPCOM
canales, 3 salidas complementarias, muertas
inserción del tiempo y sincronización flexible
– contador de tiempo básico de 8 bits con el prescaler de 8 bits
– Contador de tiempo auto de la atención
– Perro guardián de la ventana, perro guardián independiente
■Interfaces de comunicaciones
– Velocidad 1 mbit/s de beCAN activo 2.0B
– UART con la salida de reloj para síncrono
operación - modo principal de LIN
– UART con LIN 2,1 obediente, maestro/satélite
modos y resincronización automática
– Interfaz de SPI hasta 10 mbit/s
– Interfaz de I2C hasta 400 Kbit/s
■10 pedazo ADC con hasta 16 canales
■I/Os
– Hasta 68 I/Os en un paquete de 80 pernos
incluyendo 18 altas salidas del fregadero
– Diseño altamente robusto de la entrada-salida, inmune contra
inyección actual
– Ayuda del desarrollo
– Solo módulo de interfaz del alambre (NADADA) y
elimine errores del módulo (los DM)
■llave mordida 96 del ID exclusivo para cada dispositivo
