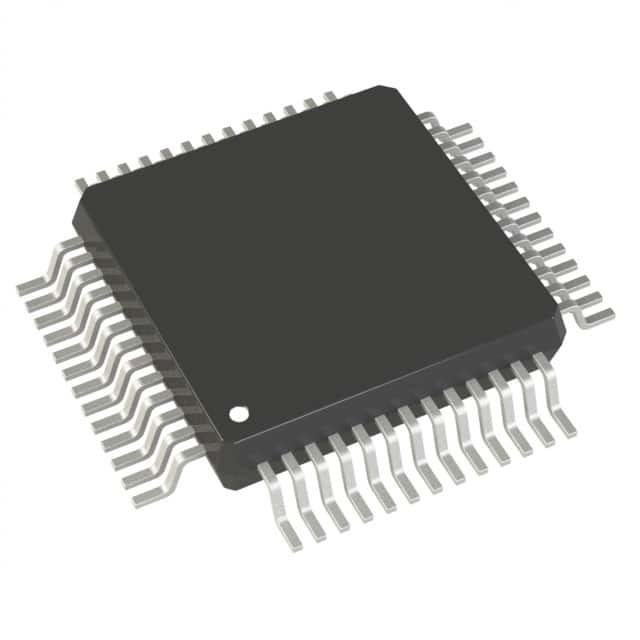

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP Dispositivos analógicos Inc.

Descripción

El ADuC834 es un transductor inteligente completo, que integra dos ADC de alta resolución, un MCU de 8 bits y una memoria Flash / EE de programa / datos en un solo chip.Los dos ADC independientes (primario y auxiliar) incluyen un sensor de temperatura y un PGA (que permite la medición directa de señales de bajo nivel).

Características

Resolución alta - ADC
2 ADC independientes (Resolución de 16 y 24 bits)
No faltan códigos de 24 bits, ADC principal
Rms de 21 bits (18,5 bits p-p) Resolución efectiva @ 20 Hz
Drift de desplazamiento 10 nV/C, Drift de ganancia 0,5 ppm/C
Memoria
62 Kbytes de memoria de programación flash/EE en el chip
Memoria de datos flash/EE de 4 Kbytes en el chip
Flash/EE, retención de 100 años, resistencia de 100 Kciclos
3 Niveles de seguridad de la memoria de programa Flash/EE
Descarga en serie en circuito (sin hardware externo)
Descarga de usuario de alta velocidad (5 segundos)
2304 Bytes de memoria RAM de datos en el chip
Núcleo basado en 8051.
8051 Conjunto de instrucciones compatible
32 kHz Cristal externo
PLL programable en el chip (máximo 12,58 MHz)
Tiempo de 3 x 16 bits/contador
26 Líneas de E/S programables
11 Fuentes de interrupción, dos niveles de prioridad
Indicador de datos doble, indicador de pila de 11 bits extendido
Periféricos en el chip
Energía interna en el circuito de reinicio
DAC de salida de voltaje de 12 bits
DAC/PWM de 16 bits y doble
Sensor de temperatura en el chip
Fuentes de corriente de doble excitación
Contador de intervalos de tiempo (tiempo de despertar/tiempo RTC)
UART, SPI® y I2C® Serial I/O
Generador de velocidad de Baud de alta velocidad (incluidos los 115.200) temporizador de vigilancia (WDT)
Monitoreo de suministro de energía (PSM)
El poder
Normal: 2,3 mA máximo @ 3,6 V (Core CLK = 1,57 MHz)
Apagado: 20 A Max con el temporizador de despertador en funcionamiento
Especificado para el funcionamiento de 3 V y 5 V
Envase y rango de temperatura
52-MQFP de plomo (14 mm y 14 mm), de 40 oC a + 125 oC
La temperatura de la superficie de la superficie de la cubierta de ensamblaje se calculará en función de la temperatura de la cubierta de ensamblaje.

Aplicación

Sensores inteligentes
Pese en la balanza
Instrumentación portátil, sistemas alimentados por baterías
Transmisores de 4 ′20 mA
Registro de datos
Monitoreo del sistema de precisión
