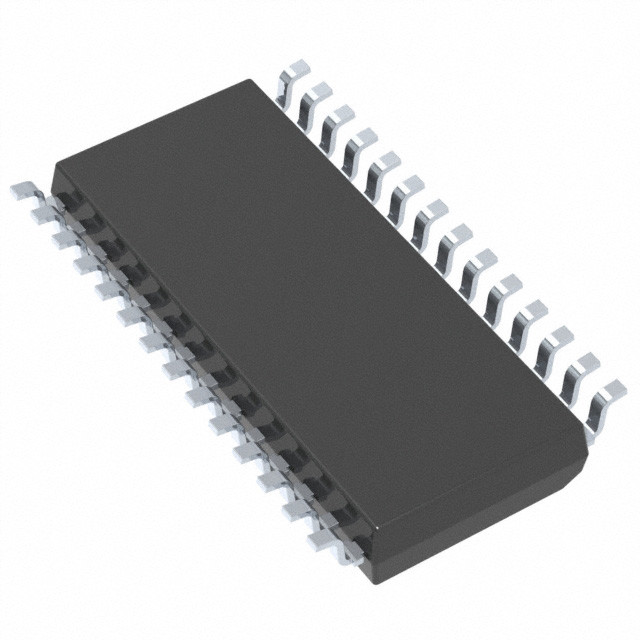

ST72F262G1M6TR IC MCU 8BIT 4KB FLASH 28SOIC STMicroelectrónica

El proyecto de ley

Los dispositivos ST72260Gx, ST72262Gx y ST72264Gx son miembros de la familia de microcontroladores ST7.
Los dispositivos ST72264Gx están diseñados para aplicaciones de gama media con capacidades de interfaz ADC, I2C y SCI.
Los dispositivos ST72262Gx se dirigen a la misma gama de aplicaciones, pero sin interfaz I2C o SCI.
Los dispositivos ST72260Gx son para aplicaciones que no requieren periféricos ADC, I2C o SCI.

Todos los dispositivos se basan en un núcleo de 8 bits estándar de la industria, con un conjunto de instrucciones mejorado.

■ Los recuerdos

Memoria de programa de 4 K o 8 Kbytes: ROM o Flash ampliado de voltaje único (XFlash) con protección de lectura y escritura y programación en circuito y programación en aplicación (ICP e IAP).Se garantizan 10K ciclos de escritura/borrado, retención de datos: 20 años a 55°C.
256 bytes de memoria RAM
■ Reloj, restablecimiento y gestión de suministros
Sistema de reinicio mejorado
¢ Supervisor de suministro de baja tensión (LVD) mejorado con 3 niveles programables y detector de voltaje auxiliar (AVD) con capacidad de interrupción para implementar procedimientos seguros de apagado
Fuentes de reloj: osciladores de resonancia de cristal/cerámica, oscilador RC interno y bypass para reloj externo
PLL para la multiplicación de frecuencia 2x
Capacidad de bloqueo
4 modos de ahorro de energía: parada, parada activa, espera y lenta
■ Gestión de las interrupciones
Control de interrupción anidado
10 vectores de interrupción más TRAP y RESET
22 líneas de interrupción externas (en 2 vectores)
■ 22 puertos de entrada y salida
22 líneas de E/S bidireccionales multifuncionales
20 líneas de funciones alternas
¢ 8 salidas de sumideros altos
■ 4 temporizadores
Control de reloj principal con base en tiempo real y capacidades de bloqueo
¢ Temporizador de perro guardián configurable
Dos temporizadores de 16 bits con: 2 capturas de entrada, 2 comparaciones de salida, entrada de reloj externo en un temporizador, modos PWM y generador de pulso
■ 3 Interfaces de comunicación
Interfaz de serie sincronizada SPI
Interfaz multimaster I2C (SMBus V1.1 Compatible)
Interfaz serie asíncrona de la SCI
■ 1 periféricos analógicos
ADC de 10 bits con 6 canales de entrada
■ conjunto de instrucciones
Manipulación de datos de 8 bits
- 63 instrucciones básicas con detección de código operativo ilegal
17 modos principales de dirección
- 8 x 8 instrucción de multiplicación sin signo
■ Herramientas de desarrollo
¢ Completo paquete de desarrollo de hardware/software
