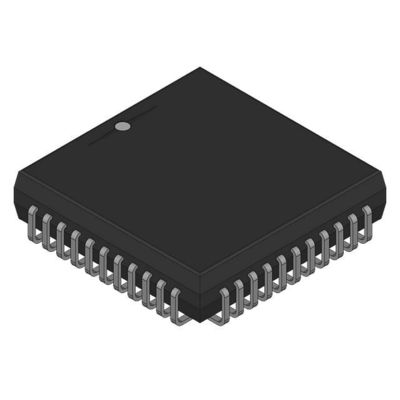

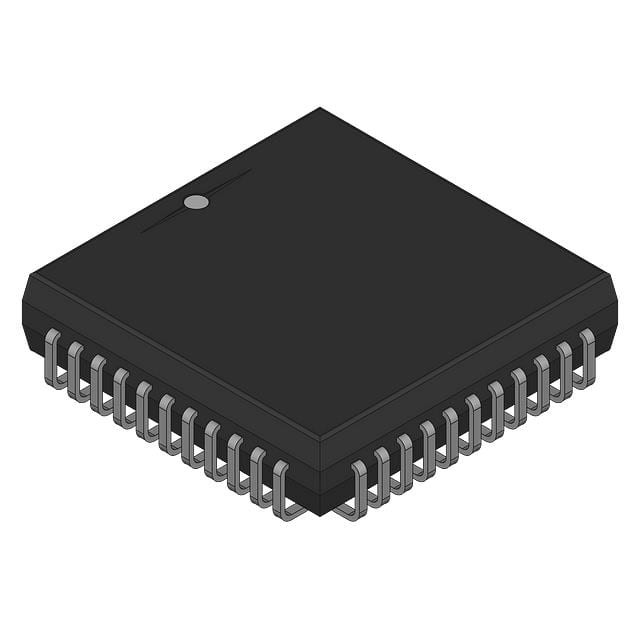

ATMEGA8535-16JUR IC MCU 8BIT 8KB FLASH 44PLCC Atmel

Resumen general

El ATmega8535 es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada AVR.El ATmega8535 alcanza rendimientos cercanos a 1 MIPS por MHz, lo que permite al diseñador del sistema optimizar el consumo de energía frente a la velocidad de procesamiento.

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
130 instrucciones poderosas La mayoría de las ejecuciones de ciclo de reloj único
32 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático
¢ hasta 16 MIPS de transmisión a 16 MHz
¢ Multiplicador de 2 ciclos en el chip
• Memorias de programas y datos no volátiles
8K bytes de flash auto programable en el sistema
Duración: 10.000 ciclos de escritura y borrado
Sección de código de arranque opcional con bloques independientes
Programación en el sistema por el programa de arranque en el chip
La verdadera operación de leer mientras se escribe
512 bytes EEPROM
Duración: 100.000 ciclos de escritura y borrado
512 bytes SRAM interna
El bloqueo de programación para la seguridad del software
• Características periféricas
Dos temporizadores/contadores de 8 bits con prescalers separados y modos de comparación
Un temporizador/contador de 16 bits con prescaler separado, modo de comparación y captura
Modo
Contador en tiempo real con oscilador separado
Cuatro canales PWM
¢ ADC de 8 canales y 10 bits
8 Canales de un solo extremo
7 Canales diferenciales sólo para el paquete TQFP
2 canales diferenciales con ganancia programable de 1x, 10x o 200x para TQFP
Solo en el paquete
Interfaz seria de dos cables orientada a bytes
¢ Programable en serie USART
Interfaz serie SPI maestro/esclavo
¢ Temporizador de vigilancia programable con oscilador separado en el chip
Comparador analógico en el chip
• Características especiales del microcontrolador
¢ Reinicio de encendido y detección de apagado programable
¢ Oscilador RC calibrado interno
Fuentes de interrupción externas e internas
Seis modos de sueño: parado, reducción de ruido del ADC, ahorro de energía, apagado, espera
y el estado de espera prolongado
• E/S y paquetes
32 líneas de E/S programables
¢ PDIP de 40 pines, TQFP de 44 conductores, PLCC de 44 conductores y QFN/MLF de 44 pastillas
• Voltajes de funcionamiento
¥ 2,7 - 5,5 V para el ATmega8535L
️ 4.5 - 5.5V para el ATmega8535
• Grados de velocidad
️ 0 - 8 MHz para el ATmega8535L
️ 0 - 16 MHz para el ATmega8535
