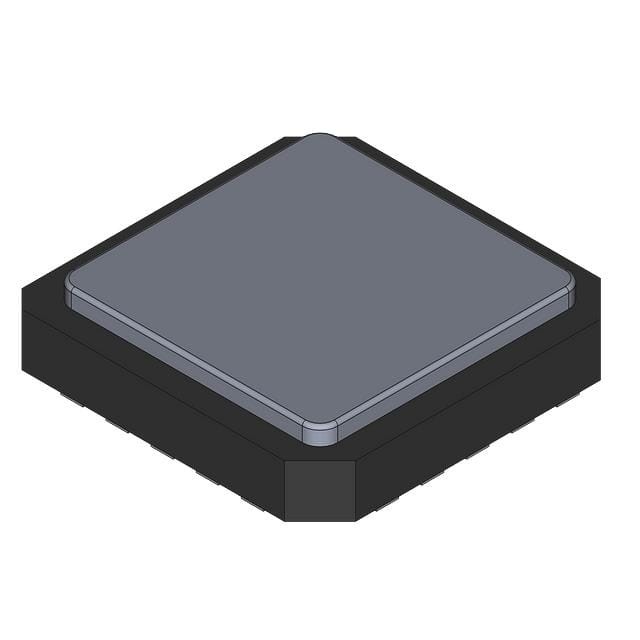

ATTINY44V-10MU IC MCU 8BIT 4KB FLASH 20QFN Atmel

Resumen general

El ATtiny24/44/84 es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada AVR.el ATtiny24/44/84 alcanza rendimientos cercanos a 1 MIPS por MHz lo que permite al diseñador del sistema optimizar el consumo de energía frente a la velocidad de procesamiento.

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
120 instrucciones poderosas La mayoría de las ejecuciones de ciclos de reloj
32 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático
• Memorias de programas y datos no volátiles
2/4/8K byte de memoria flash de programación programable en el sistema (ATtiny24/44/84)
Duración: 10.000 ciclos de escritura y borrado
¢ 128/256/512 bytes EEPROM programable en el sistema (ATtiny24/44/84)
Duración: 100.000 ciclos de escritura y borrado
¢ 128/256/512 bytes SRAM interna (ATtiny24/44/84)
El bloqueo de programación para la auto-programación del programa flash y los datos EEPROM
Seguridad
• Características periféricas
Dos temporizadores/contadores, contadores de 8 y 16 bits con dos canales PWM en ambos
¢ ADC de 10 bits
8 canales de un solo extremo
12 pares de canales ADC con ganancia programable (1x, 20x)
Medición de la temperatura
¢ Temporizador de vigilancia programable con oscilador separado en el chip
Comparador analógico en el chip
Interfaz en serie universal
• Características especiales del microcontrolador
El sistema de depuración en chip de debugWIRE
Programable en el sistema a través del puerto SPI
Fuentes de interrupción externas e internas

¢ Modos de baja potencia en modo inactivo, reducción del ruido del ADC, modo de espera y modo de apagado
Circuito de reinicio de encendido mejorado
Circuito de detección de brow-out programable
 Oscilador calibrado interno
Sensor de temperatura en el chip
• E/S y paquetes
¢ SOIC de 14 pines, PDIP y QFN/MLF de 20 pines: doce líneas de E/S programables
• Tensión de funcionamiento:
¥ 1,8 - 5,5 V para ATtiny24V/44V/84V
¥ 2,7 - 5,5 V para el ATtiny24/44/84
• Grado de velocidad
¢ ATtiny24V/44V/84V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
¢ ATtiny24/44/84: 0 - 10 MHz @ 2,7 - 5,5 V, 0 - 20 MHz @ 4,5 - 5,5 V
• Rango de temperaturas industriales
• Bajo consumo energético
Modo activo:
1 MHz, 1,8 V: 380 μA
Modo apagado:
1.8V: 100 nA
