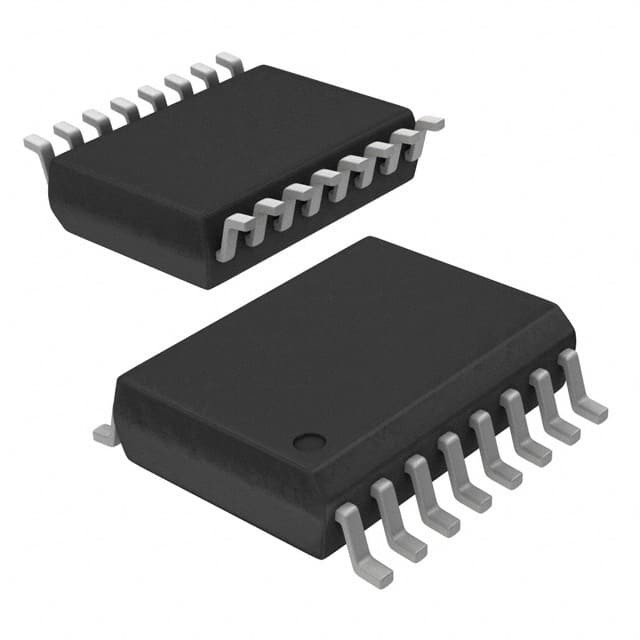

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMicroelectrónica

El proyecto de ley

El ST7LITE1xB es un miembro de la familia de microcontroladores ST7.
El ST7LITE1xB cuenta con memoria FLASH con capacidad de programación en circuito (ICP) y programación en aplicación (IAP).
Bajo control de software, el dispositivo ST7LITE1xB se puede colocar en modo WAIT, SLOW o HALT, reduciendo el consumo de energía cuando la aplicación está en estado inactivo o de espera.
El conjunto de instrucciones mejorado y los modos de direccionamiento del ST7 ofrecen tanto potencia como flexibilidad a los desarrolladores de software, lo que permite el diseño de código de aplicación altamente eficiente y compacto.Además de la gestión de datos estándar de 8 bits, todos los microcontroladores ST7 cuentan con manipulación de bits verdaderos, multiplicación sin signo 8x8 y modos de direccionamiento indirecto.

■ Los recuerdos

- hasta 4 Kbytes de flash de un solo voltaje
(XFlash) Memoria del programa con protección de lectura,
Programación en circuito y aplicaciones
El programa de programación de cation (ICP e IAP).
Ciclos de borrado garantizados, conservación de datos: 20 años a 55 °C.
256 bytes de memoria RAM
¢ EEPROM de datos de 128 bytes con protección de lectura.
300K ciclos de escritura / borrado garantizados,
conservación de los datos: 20 años a 55°C.
■ Reloj, restablecimiento y gestión de suministros
Sistema de reinicio mejorado
¢ Supervisor mejorado de baja tensión (LVD) para
una fuente de alimentación principal y un detector de voltaje auxiliar,
(AVD) con capacidad de interrupción para implementar
Procedimientos de apagado seguros
Fuentes del reloj: oscilador RC interno del 1%
(en ST7FLITE15B y ST7FLITE19B), resonador de cristal/cerámica o reloj externo
Reloj de entrada interno de 32 MHz para temporizador de recarga automática
¢ PLL opcional x4 o x8 para reloj interno de 4 o 8 MHz
5 modos de ahorro de energía: parada, parada activa, despertador automático de parada, espera y lenta
■ Puertos de entrada y salida
- hasta 17 líneas de E/S bidireccionales multifuncionales

■ 5 temporizadores
¢ Temporizador de perro guardián configurable
Dos temporizadores Lite de 8 bits con prescaler, 1 base en tiempo real y 1 captura de entrada
Dos temporizadores de recarga automática de 12 bits con 4 PWM
las salidas, 1 captura de entrada, 4 comparación de salida
y una función de pulso
■ Interfaz de comunicación
Interfaz de serie sincronizada SPI
■ Gestión de las interrupciones
12 vectores de interrupción más TRAP y RESET
- 15 líneas de interrupción externas (en 4 vectores)
■ Comparador analógico
■ Conversor A/D
7 canales de entrada
¢ Amplificador de potencia fijo
Precisión de 13 bits para 0 a 430 mV (@ 5V VDD)
Precisión de 10 bits para 430 mV a 5V (@ 5V VDD)
■ conjunto de instrucciones
Manipulación de datos de 8 bits
- 63 instrucciones básicas con detección de código operativo ilegal
17 modos principales de dirección
8 x 8 instrucciones de multiplicación sin firma
■ Herramientas de desarrollo
¢ Completo paquete de desarrollo de hardware/software
¢ DM (Módulo de depuración)
