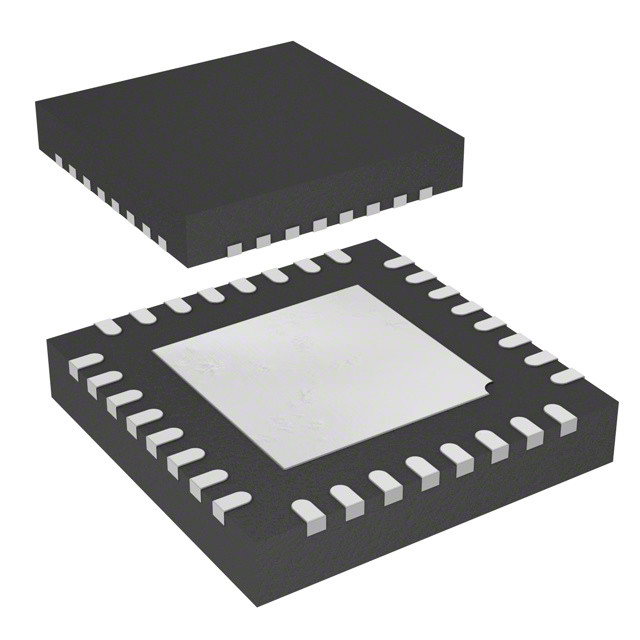

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN Tecnología de microchip

Descripción

AT89C5130A/31A-M es una versión Flash de alto rendimiento de los microcontroladores de 8 bits de un solo chip 80C51 con funciones USB a toda velocidad.

Características

• Núcleo 80C52X2 (6 relojes por instrucción)
La frecuencia máxima del núcleo es de 48 MHz en el modo X1, de 24 MHz en el modo X2.
Punto de datos doble
¢ UART mejorada de doble tipo (EUART)
¢ Tres temporizadores de 16 bits: T0, T1 y T2
256 bytes de memoria RAM de Scratchpad
• 16/32-Kbyte EEPROM Flash en el chip Programación en el sistema a través de USB
Byte y página (128 bytes) Borrar y escribir
100k Ciclos de escritura
• EEPROM de 3 KbyteFlash para el bootloader
Byte y página (128 bytes) Borrar y escribir
100k Ciclos de escritura
• Datos EEPROM de 1 Kbyte (
Byte y página (128 bytes) Borrar y escribir
100k Ciclos de escritura
• RAM ampliada en el chip (ERAM): 1024 bytes
• Monitoreo de energía integrado (POR/PFD) para supervisar el suministro de energía interno
• Módulo compatible con USB 1.1 y 2.0 a toda velocidad con interrupción al finalizar la transferencia
¢ Punto final 0 para las transferencias de control: FIFO de 32 bytes
¢ 6 puntos finales programables con direcciones de entrada o salida y con transferencias masivas, interrumpidas o isócronas
• Punto final 1, 2, 3: FIFO de 32 bytes
• Punto final 4, 5: FIFO de 2 x 64 bytes con doble amortiguación (modo ping-pong)
• Punto final 6: FIFO de 2 x 512 bytes con doble amortiguación (modo ping-pong)
¢ Suspender/reanudar las interrupciones
️ 48 MHz PLL para el funcionamiento de autobuses a toda velocidad
¢ Desconexión del bus a petición del microcontrolador
• 5 canales de programación de contador de matriz (PCA) con 16 bits de contador, salida de alta velocidad, comparar / captura, PWM y Watchdog Timer capacidades
• Timer de vigilancia de hardware programable (habilitado una sola vez con reinicio): 100 ms a 3 s a 8 MHz
• Interfaz de interrupción del teclado en el puerto P1 (8 bits)
• TWI (Interfaz de dos cables) 400Kbit/s
• Interfaz SPI (modo maestro/esclavo)
• 34 pines de entrada y salida
• 4 salidas LED de accionamiento directo con fuentes de corriente programables: 2-6-10 mA típico
• Sistema de interrupción de prioridad de 4 niveles (11 fuentes)
• Modos de inactividad y apagado
• Oscilador en chip de 0 a 24 MHz con PLL analógico para síntesis de 48 MHz
• Rango de temperaturas industriales
• Fuente de alimentación de rango extendido: de 2,7 V a 5,5 V (se requiere de 3,3 V a 5,5 V para USB)
• Los paquetes: PLCC52, VQFP64, QFN32
